SU 239620 A1, 18.03.1969. SU 1441211 A1, 30.11.1988. SU 1765732 A2, 30.09.1992. SU 1770794 A1, 23.10.1992. DE 3705901 A, 01.09.1988.
Имя заявителя:
Капцов Владимир Васильевич (RU)
Изобретатели:
Капцов Владимир Васильевич (RU)
Патентообладатели:
Капцов Владимир Васильевич (RU)
Реферат

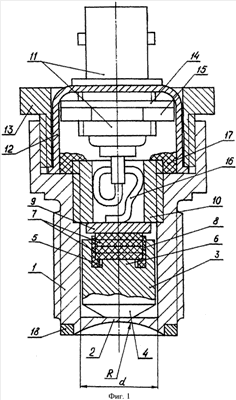

Изобретение относится к контрольно-измерительной технике и может быть использовано для измерения как постоянного давления, так и динамического давления. Техническим результатом является повышение точности и оперативность измерения пульсирующего давления. Датчик давления содержит корпус с внутренним отверстием и перекрывающей его мембраной, выполненной как единое целое с корпусом, установленные в отверстии корпуса цилиндрическую силопередающую втулку, пьезоэлементы, токосъемник и прижимной элемент. Мембрана выполнена плосковогнутой, с радиусом кривизны вогнутой части 0,5dR3d, где d - диаметр мембраны. Цилиндрическая силопередающая втулка выполнена со стороны мембраны в виде усеченного конуса, а со стороны пьезоэлементов имеет цилиндрическое углубление с цилиндрическим выступом в центре углубления. Пьезоэлементы помещены в токоизолирующую цилиндрическую гильзу, которая размещается в углублении силопередающей втулки так, что один из пьезоэлементов контактирует с выступом в углублении силопередающей втулки, а другой пьезоэлемент контактирует с токосъемником. 1 ил.
