SU 300790 A1, 07.04.1971. RU 2006105460 A, 20.09.2007. RU 2004102178 А, 10.07.2005. RU 48223 U1, 27.09.2005.
Имя заявителя:
Открытое акционерное общество "Манотомь" (RU)
Изобретатели:
Гетц Александр Юрьевич (RU) Мачкинис Виктор Иванович (RU)
Патентообладатели:
Открытое акционерное общество "Манотомь" (RU)
Реферат

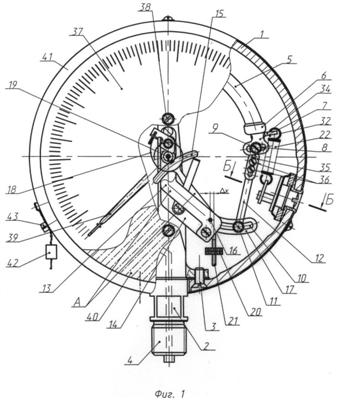

Изобретение относится к приборостроению, в частности к области создания стрелочных манометров. Манометр показывающий для точных измерений содержит цилиндрический корпус, внутри которого установлен держатель-основание, оканчивающийся штуцером для подключения к измеряемому давлению с внешней стороны корпуса, трубчатую пружину Бурдона, которая свободным концом связана с помощью тяги с передаточным трибко-секторным механизмом, преобразующим перемещение свободного конца трубки в круговое движение стрелки, установленной на оси трибки и расположенной над циферблатом, балансировочное устройство, представляющее собой грузики, перемещающиеся на резьбовой шпильке, а также корректор нуля, который вынесен на корпус прибора и содержит цилиндрическую пружину растяжения, натяжение которой меняется при повороте винта с эксцентриком и корректирует положение стрелки относительно нуля отсчета. Причем цилиндрическая пружина растяжения установлена с возможностью гашения пульсаций трубчатой пружины Бурдона. Кроме того, цилиндрическая пружина растяжения свободна закреплена при помощи прицепов, полученных посредством отгиба крайних витков пружины, так что один прицеп пружины свободно вставлен в отверстие серьги винта с эксцентриком, а другой - в отверстие ушка, которое жестко прикреплено на трубчатой пружине Бурдона к наконечнику с плоским выступом. Техническим результатом является точность измерений, повышение виброустойчивости и надежности. 4 з.п. ф-лы, 2 ил.
