| ЖИДКОСТНЫЙ МАНОМЕТР |  |
Номер публикации патента: 2163359 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01L007/18 | | Аналоги изобретения: | RU 2006015 C1, 15.01.1994. RU 2024828 C1, 15.12.1994. SU 1800297 A1, 07.03.1993. FR 2228218 A, 03.01.1975. DE 3535475 A1, 09.04.1987. |
| Имя заявителя: | Кустов Евгений Федорович | | Изобретатели: | Кустов Е.Ф.
Супрун А.Е. | | Патентообладатели: | Кустов Евгений Федорович
Супрун Антон Евгеньевич |
Реферат | |

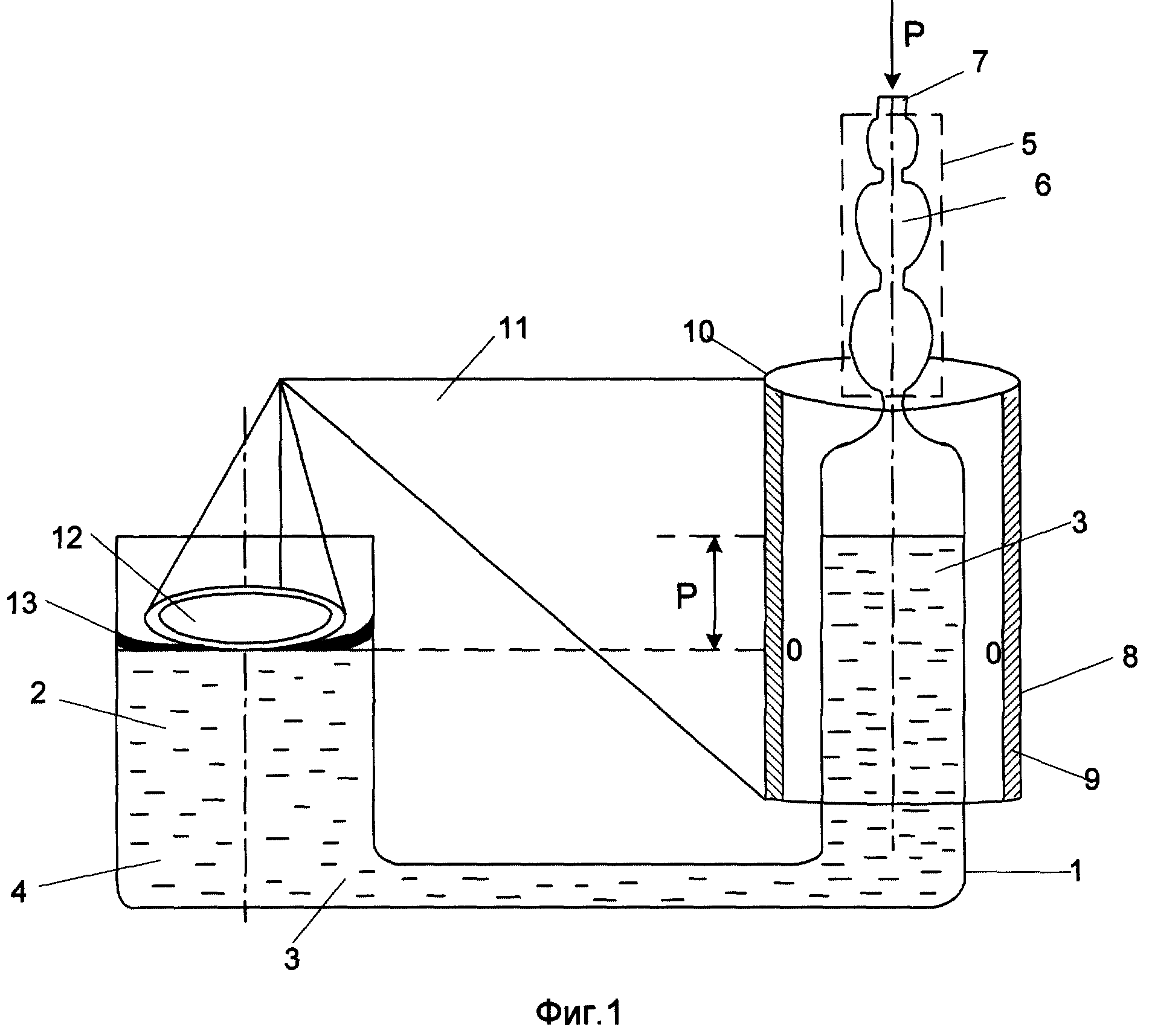

Изобретение относится к метрологии и к области измерения давления в различных отраслях промышленности и для научных исследований. Манометр содержит профилированную трубку с несколькими U-образными секциями разного диаметра, заполненными жидкостью. Предохранительный блок выполнен в виде патрубка с переменными диаметрами. Верхний зауженный торец патрубка связан со средой, в которой измеряется давление. Отсчетный блок выполнен в виде шкалы, нанесенной на тело вращения. Шкала свободно перемещается относительно трубки. На поверхности секции большего диаметра размещен поплавок. Секция манометра может быть выполнена в виде винтовой спирали из нескольких витков с вертикальным шагом. Технический результат - расширение функциональных возможностей и упрощение конструкции при сохранении точности и надежности измерений. 3 з.п. ф-лы, 6 ил.
|
