RU 2367917 C1, 20.09.2009. RU 2263290 C2, 27.03.2005. RU 2265810 C2, 10.06.2004. US 4522075 A, 11.06.1985.
Имя заявителя:
Общество с ограниченной ответственностью "Интеллектуальные Сборочные Системы" (RU)
Изобретатели:
Устинов Виталий Валентинович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Интеллектуальные Сборочные Системы" (RU)
Реферат

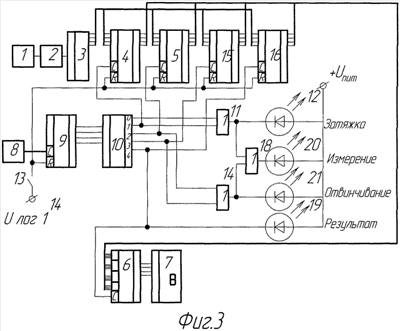

Изобретение относится к измерительной технике и может быть использовано для контроля осевой силы затяжки резьбовых соединений. Технический результат изобретения: повышение точности контроля осевой силы затяжки. Поставленный технический результат достигается тем, что согласно способу измерения осевой силы затяжки, заключающемуся в приложении к затянутому резьбовому соединению крутящего момента, переводе резьбового соединения из состояния покоя в состояние движения, повороте на заданный угол, не превышающий 2÷4° измерения крутящего момента при достижении углом поворота заданного значения, дополнительный поворот резьбового соединения на такой же угол с измерением крутящего момента при достижении углом поворота заданного значения, производят отвинчивание резьбового соединения на заданный угол, равный углу поворота при затяжке с измерением крутящего момента отвинчивания при достижении углом поворота заданного значения, затем производят дополнительный поворот на такой же угол с измерением крутящего момента отвинчивания при достижении углом поворота заданного значения, а осевую силу затяжки определяют как F3 - осевая сила затяжки, Р - шаг резьбы, М1зат - крутящий момент затяжки при первоначальном повороте на заданный угол, М2зат - крутящий момент затяжки при дополнительном повороте на заданный угол, М1отв - крутящий момент при отвинчивании на заданный угол, М2отв - крутящий момент при дополнительном отвинчивании на заданный угол. Введение в динамометрический ключ, содержащий датчик момента, подключенный ко входу усилителя, выходом соединенного со входом аналого-цифрового преобразователя, первый и второй регистры памяти, информационными входами подключенные к выходам аналого-цифрового преобразователя, а выходами к информационным входам блока вычислений, информационными выходами подключенного ко входам цифрового индикатора, датчик угла, выходом подключенный к счетному входу счетчика импульсов, выходами соединенного со входами дешифратора, первый элемент «ИЛИ», выходом подключенный к входу первого индикатора, первым и вторым входом подключенный к нулевому и первому входу дешифратора, первый выход дешифратора подключен к входу «Запись» первого регистра памяти, второй выход дешифратора подключен ко входу «Запись» второго регистра памяти, установочные входы первого и второго регистра памяти и счетчика импульсов через кнопку управления подключены к шине «Напряжение логической единицы» и второй индикатор, третьего и четвертого регистров памяти, второго и третьего элементов «ИЛИ» и третьего и четвертого индикаторов, информационные входы третьего и четвертого регистров памяти подключены к выходам аналого-цифрового преобразователя, информационные выходы - к информационным входам блока вычислений, вход «Запись» третьего регистра памяти соединен с третьим выходом дешифратора, вход «Запись» четвертого регистра памяти соединен с четвертым выходом дешифратора, установочные входы третьего и четвертого регистров памяти соединены с установочными входами первого и второго регистров памяти, четвертый выход дешифратора соединен со входом «Вычисление» блока вычислений и входу второго элемента индикации, второй и третий выходы дешифратора подключены ко входам второго элемента «ИЛИ», выходы первого и второго элементов «ИЛИ» подключены ко входам третьего элемента «ИЛИ», выходом соединенного с входом третьего индикатора, а выход второго элемента «ИЛИ» подключен к входу четвертого индикатора, позволило повысить точность измерения осевой силы затяжки. 2 н.п. ф-лы, 3 ил.
