SU 993062 A1, 30.01.1983. SU 1767373 A1, 07.10.1992. SU 1283556 A1, 15.01.1987. RU 2263290 C2, 27.10.2005. RU 2105620 C1, 27.02.1998.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Томский государственный архитектурно-строительный университет" (ГОУВПО "ТГАСУ") (RU)
Изобретатели:
Максак Владислав Иванович (RU) Цхай Эдуард Борисович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Томский государственный архитектурно-строительный университет" (ГОУВПО "ТГАСУ") (RU)
Реферат

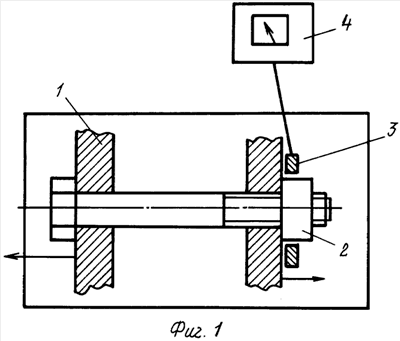

Изобретение относится к области измерительной техники и может найти применение в машиностроении, судостроении, авиастроении и др. областях для контроля и определения параметров затяжки резьбовых соединений, испытывающих вибрационные и переменные напряжения при многоцикловых нагружениях. Техническим результатом изобретения явялется повышение точности контроля усилия затяжки за счет использования эффекта радиальной деформации гайки при осевом нагружении. Способ контроля усилия затяжки резьбовых соединений, согласно которому резьбовое соединение подвергают испытанию, для чего фиксируют болт. Нагружают болт осевой силой. Фиксируют величину контролируемого параметра, соответствующую усилию затяжки при нагружении болта полной рабочей нагрузкой. Затяжку резьбового соединения при сборке изделий выполняют до достижения этой величины контролируемого параметра. Контроль усилия затяжки при испытании осуществляют по радиальной деформации гайки выборочных образцов из партии резьбовых соединений, которую фиксируют с помощью датчика радиальной деформации. Затяжку последующих резьбовых соединений этой партии при сборке изделий выполняют до достижения радиальной деформации гайки величины, равной величине, полученной при испытании выборочных образцов в момент полного нагружения болта, соответствующего заданному напряжению затяжки. В качестве устройства для осевого нагружения и измерительного прибора для регистрации осевого нагружения используют разрывную испытательную машину. Датчик измерения радиальной деформации устанавливают при испытании образцов и при сборке резьбовых соединений в непосредственной близости от опорного торца гайки. 3 з.п. ф-лы, 2 ил.
