ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ИНГЕРСОЛЛ-РЭНД СиАйЭс" (RU)
Изобретатели:
Устинов Виталий Валентинович (RU)
Патентообладатели:
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ИНГЕРСОЛЛ-РЭНД СиАйЭс" (RU)
Реферат

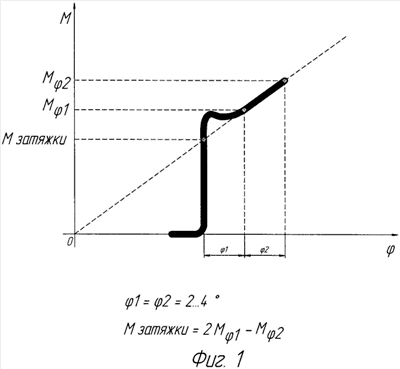

Изобретение относится к измерительной технике и может быть использовано для контроля крутящего момента затяжки резьбовых соединений. Способ заключается в приложении к затянутому резьбовому соединению крутящего момента, перевода резьбового соединения из состояния покоя в состояние движения, повороте на заданный угол, не превышающий 2-4°, и измерении крутящего момента при достижении углом поворота заданного значения. При этом производится дополнительный поворот на такой же угол с измерением крутящего момента при достижении углом поворота заданного значения, а крутящий момент затяжки определяют как разность удвоенного значения крутящего момента при первоначальном повороте на заданный угол и значения крутящего момента при дополнительном повороте на заданный угол. Устройство содержит датчик момента, подключенный ко входу усилителя, выходом соединенного со входом аналого-цифрового преобразователя, первый и второй регистр памяти, счетчик импульсов, дешифратор, блок вычислений, цифровой индикатор и элемент ИЛИ. Технический результат заключается в повышении точности контроля крутящего момента затяжки. 2 н.п. ф-лы, 3 ил.
