| СТЕНД ДЛЯ ИЗМЕРЕНИЯ ОСЕВЫХ СИЛ В ЦЕНТРОБЕЖНОМ НАСОСЕ |  |
Номер публикации патента: 2181479 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01L005/12 F04D029/04 | | Аналоги изобретения: | ЯРЕМЕНКО О.В. Испытания насосов. - М.: Машиностроение, 1976, с.67, рис.41. SU 371463 А, 28.05.1973. SU 1281937 А1, 07.01.1987. RU 98120934 А1, 27.08.2000. SU 1122089 А, 15.07.1986. SU 861988 А, 17.09.1981. SU 59029 А, 28.02.1941. SU 568856 А, 22.11.1977. SU 209809 А, 25.03.1968. RU 2123677 С1, 20.12.1998. SU 493672 А, 03.03.1976. SU 1226177 А, 07.06.1986. FR 2346703 А1, 28.10.1977. DE 3111434 А1, 28.10.1982. US 3828610 А, 13.08.1974. |
| Имя заявителя: | Открытое акционерное общество "Татнефть" | | Изобретатели: | Котин А.П.
Козлов М.Т.
Жеребцов Е.П. | | Патентообладатели: | Открытое акционерное общество "Татнефть" |
Реферат | |

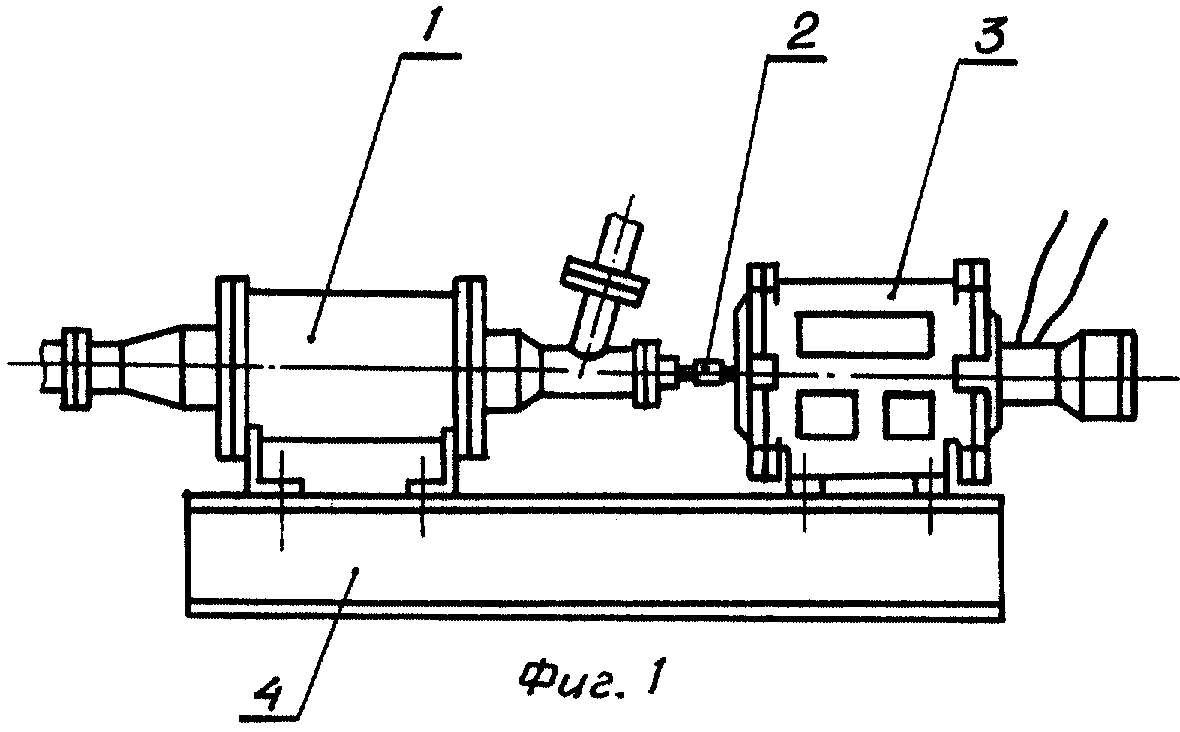

Изобретение относится к области гидромашиностроения, в частности к лабораторно-испытательной технике, а более подробно - к устройствам для измерения осевых сил, возникающих при работе центробежного насоса. Стенд состоит из насоса, муфты и электродвигателя. Вал последнего со стороны, противоположной насосу, удлинен, а крышка снабжена стаканом, имеющим перегородку, в котором по обе стороны перегородки размещены два упорных подшипника на обоймах. Между перегородкой и обоймами установлены тарельчатые пружины, несущие на себе тензодатчики. Шарикоподшипники электродвигателя установлены с возможностью перемещения. Устройство позволяет повысить точность измерения и снизить трудоемкость проведения экспериментов. 4 ил.
|
