RU 2267754 С1, 10.01.2006. SU 1368671 А1, 23.01.1988. SU 336555 А1, 21.04.1972. SU 781624 А1, 23.11.1980.
Имя заявителя:
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ "Санкт-Петербургский государственный аграрный университет" (RU), Карпов Валерий Николаевич (RU)
Изобретатели:
Карпов Валерий Николаевич (RU) Юлдашев Зарифджан Шарифович (RU) Юлдашев Рауф Зарифджанович (RU)
Патентообладатели:
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ "Санкт-Петербургский государственный аграрный университет" (RU) Карпов Валерий Николаевич (RU)
Реферат

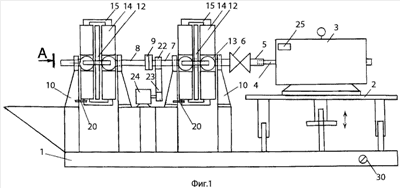

Изобретение относится к измерительной технике и может быть использовано для измерения вращающего момента, скорости вращения, потребляемой энергии электродвигателей. Устройство содержит ведущий и ведомые валы, соединенные между собой через соединительный элемент, при этом ведомый вал закреплен на подшипниковых опорах, с возможностью ограничения его линейного перемещения и выполнен из двух частей, соединенных друг с другом с помощью муфты, тахогенератор, измерительное устройство. На каждой части ведомого вала между подшипниками, расположенными между подшипниковыми опорами, жестко закреплено по металлическому диску, при этом на этих подшипниках жестко крепятся крестообразные магнитопроводы, с электромагнитными катушками. На подшипниковых опорах каждой части ведомого вала с двух сторон крестообразного магнитопровода жестко закреплены ограничители его максимального поворота. При этом угол между соседними элементами крестообразного магнитопровода 90°, а противостоящие концы крестообразных магнитопроводов, расположенные с двух сторон металлического диска, находящиеся напротив и параллельно друг другу, жестко соединены между собой перемычкой. На горизонтальных перемычках жестко крепятся с одной стороны противовесы, а с другой они соединены между собой U-образным кронштейном, с возможностью его взаимодействия в момент баланса крутящего момента электродвигателя и момента создаваемого крестообразным магнитопроводом с электромагнитными катушками и металлическим диском с сигнализатором. При этом в середине U-образного кронштейна подвешены весовые гири или установлены под ним напольные весы. Электромагнитные катушки, установленные на крестообразных магнитопроводах, соединены между собой последовательно и/или параллельно. Технический результат заключается в возможности повышения точности и достоверности определяемых энергетических параметров электродвигателя, упрощении конструкции, расширении функциональных возможностей. 3 ил.
