СПОСОБ ИЗМЕРЕНИЯ КРУТЯЩЕГО МОМЕНТА СРАБАТЫВАНИЯ ПРЕДОХРАНИТЕЛЬНОЙ МУФТЫ ПРИВОДНОГО КОНТУРА МАШИНЫ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Номер публикации патента: 2428665

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2009134014/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01L003/04
Аналоги изобретения: RU 2073220 C1, 10.02.1997. Контроль и регулировка предохранительных муфт. КИ-28120М.01.07 ГОСНИИТИ, Москва. SU 1571439 A1, 15.06.1990. SU 1000796 A2, 28.02.1983.

Имя заявителя: Слисенко Евгений Борисович (RU)
Изобретатели: Слисенко Евгений Борисович (RU)
Патентообладатели: Слисенко Евгений Борисович (RU)

Реферат

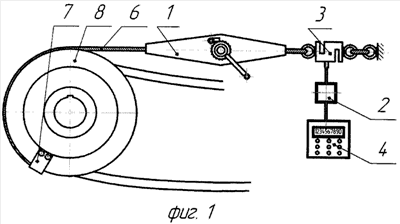

Изобретение относится к силоизмерительной технике и может быть использовано для контроля срабатывания предохранительных муфт в составе приводных контуров машин. Технический результат - возможность проверки муфты прямо в составе приводного контура, регулировка муфты до значений, установленных паспортом машины, по ходу процесса измерения, повышение точности измерения. Способ включает стопорение одного из звеньев приводного контура, приложение технологического усилия страгивания к не застопоренному звену приводного контура и его измерение. В качестве звена стопорения используют ведущий или ведомый элемент испытуемой предохранительной муфты, а страгивание не застопоренного звена осуществляют взаимодействием непосредственно на него усилием от внешнего независимого источника нагружения, вектор силы которого направлен перпендикулярно к радиусу муфты с одновременной регистрацией крутящего момента, создаваемого источником нагружения. Устройство для его материализации содержит гибкий связующий элемент со средствами крепления, силоизмерительный механизм, связанный с гибким элементом, размещенным перед силоизмерительным механизмом и связанным с ним механическим или пневмогидравлическим нагружателем, а силоизмерительный механизм выполнен в виде электронного блока с тензодатчиками, средствами перерасчета прилагаемого усилия в крутящий момент и выдачи результата на дисплей цифровой индексации. 2 н. и 3 з.п. ф-лы, 4 ил.
