RU 2410655 С1, 27.01.2011. RU 2008534 С1, 28.02.1994. RU 88145 U1, 27.10.2009. SU 1840602 A1, 20.08.2007. RU 2247954 C2, 27.11.2003. US 3216475 A, 09.11.1965. DE 2900614 A1, 26.07.1979. EP 0401133 A1, 05.12.1990.
Имя заявителя:
Дикарев Виктор Иванович (RU), Сажин Павел Борисович (RU), Смольнинков Олег Викторович (RU), Ревкин Владимир Львович (RU), Воловик Михаил Валентинович (RU), Чурилин Валерий Аркадьевич (RU)
Изобретатели:
Дикарев Виктор Иванович (RU) Сажин Павел Борисович (RU) Смольнинков Олег Викторович (RU) Ревкин Владимир Львович (RU) Воловик Михаил Валентинович (RU) Чурилин Валерий Аркадьевич (RU)
Патентообладатели:
Дикарев Виктор Иванович (RU) Сажин Павел Борисович (RU) Смольнинков Олег Викторович (RU) Ревкин Владимир Львович (RU) Воловик Михаил Валентинович (RU) Чурилин Валерий Аркадьевич (RU)
Реферат

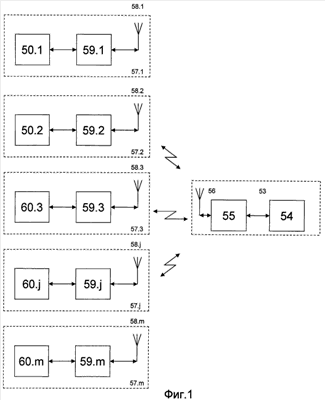

Заявленное устройство относится к контрольно-измерительной технике и может быть использовано для дистанционного контроля, оценки и прогнозирования технического состояния конструкций и инженерно-строительных сооружений. Устройство содержит пункт контроля, состоящий из радиостанции и связанной с ней электронно-вычислительной машины, и объекты контроля, каждый из которых состоит из радиостанции и связанного с ней считывателя и силоизмерительного устройства. Каждая радиостанция содержит генератор высокой частоты, фазовый манипулятор, первый гетеродин, первый смеситель, усилитель первой промежуточной частоты, первый усилитель мощности, первый дуплексер, приемопередающую антенну, второй усилитель мощности, второй гетеродин, второй смеситель, усилитель второй промежуточной частоты, перемножитель, полосовой фильтр и фазовый детектор. Радиостанция объекта контроля, кроме того, содержит формирователь модулирующего кода, блок памяти и блок сравнения. Считыватель содержит задающий генератор, первый и второй усилители мощности, дуплексер, приемопередающую антенну, первый, второй и третий перемножители, первый, второй и третий узкополосные фильтры, первый и второй усилители высокой частоты, первый и второй фазовые детекторы, первый и второй фазометры, блок регистрации и преобразователь аналог-код. Устройство для фиксации резьбового стержня содержит гайку, резьбовой стержень, стопорный элемент из эластичного материала, плоскую шайбу, шайбу с буртом, соединяемую деталь, отверстие в шайбе с буртом, боковые стенки и силоизмерительную шайбу. Силоизмерительная шайба содержит приемопередающие антенны, разъемы, сквозные отверстия для высокочастотных кабелей, шпоночную выточку, резонаторы на ПАВ, изолирующий защитный материал, соединительный слой, мягкий эластичный клей. Каждый резонатор на ПАВ содержит пьезокристалл, электроды, шины, набор отражателей. Технический результат заключается в расширении функциональных возможностей устройства. 10 ил.
