УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УСИЛИЙ СЖАТИЯ НА ПРЕССЕ

Номер публикации патента: 2461805

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011120628/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01L001/08
Аналоги изобретения: RU 2065588 C1, 20.08.1996. SU 385184 A1, 29.05.1973. RU 2155942 C2, 10.09.2000.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Магнитогорский государственный технический университет им. Г.И. Носова" (RU)
Изобретатели: Савинов Александр Сергеевич (RU)
Васильев Станислав Паладиевич (RU)
Андреев Сергей Михайлович (RU)
Тубольцева Алена Сергеевна (RU)
Савинов Евгений Сергеевич (RU)
Головко Никита Анатольевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Магнитогорский государственный технический университет им. Г.И. Носова" (RU)

Реферат

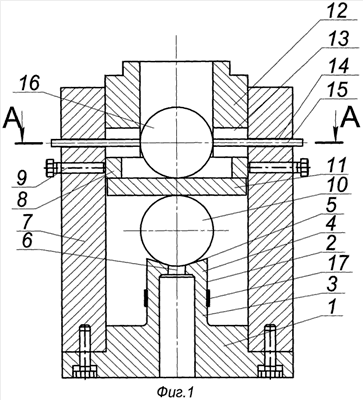

Изобретение может быть использовано в металлургии и машиностроении для измерения усилий при обработке металлов давлением. Для этого в заявленном устройстве в полой цилиндрической стойке 7, жестко закрепленной на основании 1 с охватом упругого элемента 2 в виде перевернутого стакана, установлен кольцевой упор 8, а под ним в свободном положении - пластина 11, верхняя поверхность которой контактирует с кольцевым упором 8, а нижняя - с силовводящим шаровым элементом 10, свободно размещенным в углублении 5 дна 4 стакана упругого элемента 2. На кольцевой упор 8 установлено съемное центрирующее кольцо 12, внутри которого размещен дополнительный силовводящий шаровой элемент 16. В основании центрирующего кольца 12 выполнены сквозные вырезы 13, которые расположены диаметрально противоположно по его образующей, а в полой цилиндрической стойке 7 соосно сквозным вырезам 13 выполнены сквозные отверстия 14, в которых подвижно установлены стержни 15 для фиксации шарового элемента 16 в диаметральной плоскости, перпендикулярной оси симметрии устройства. Технический результат, достигаемый от реализации заявленного устройства, заключается в повышении точности измерений, а также в передаче измеряемого усилия сжатия на упругий элемент 2 по нормалям, практически без поперечных составляющих, или со значительно небольшой их величиной, что устраняет неравномерность деформации упругого элемента 2 силовводящим шаровым элементом 10, в результате чего точность измерения датчиками 17 усилий сжатия значительно повышается. 1 табл., 3 ил.
