US 5510813 А, 23.04.1996. US 6532824 B1, 18.03.2003. US 5750904 A, 12.05.1998. US 2004/104735 A1, 03.06.2004. US 2006/284836 A1, 21.12.2006. US 5397911 A, 14.03.1995. US 4852443 A, 01.08.1989. US 5383364 А, 24.01.1995. SU 1727009 A1, 15.04.1992. SU 1783334 A1, 23.12.1992. RU 2120117 C1, 10.10.1998. RU 2010199 С1, 03.03.1994.
Имя заявителя:
МОТОРОЛА МОБИЛИТИ, ИНК. (US)
Изобретатели:
ДЕЙВЕРМЕН Додж (US) КРЭНФИЛЛ Дэвид (US) ОЛЛИ Майкл (US)
Патентообладатели:
МОТОРОЛА МОБИЛИТИ, ИНК. (US)
Приоритетные данные:
29.07.2008 US 12/181,923
Реферат

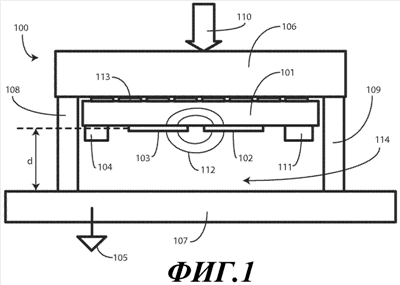

Изобретение относится к емкостным датчикам, в которых применяется установленная на подложке электродная пара, чтобы по изменению емкости определить степень контактного усилия. Технический результат - упрощение и повышение надежности. Емкостной датчик (100) усилия включает в себя подложку (101) с, по меньшей мере, одной расположенной на ней электродной парой (102, 103), которая задает емкость. Подложка (101) зафиксирована относительно первой пластины (106). Схема (104) возбуждения сконфигурирована так, чтобы применять напряжение относительно заземления 105 схемы к электродной паре (102, 103). Первая пластина (106) разделяется от второй пластины (107), которая соединена с заземлением 105 схемы, податливым элементом (108, 109). Податливый элемент (108, 109) сконфигурирован так, чтобы противодействовать усилию (110) сжатия, между тем обеспечивая возможность перемещения первой пластины (106) относительно второй пластины (107). Схема (111) детектирования емкости сконфигурирована так, чтобы детектировать изменение емкости, когда податливый элемент (108, 109) сжимается. Далее, из изменения емкости и постоянной пружины упомянутого податливого элемента (108, 109) определяется усилие (110) сжатия. 3 н. и 17 з.п. ф-лы, 8 ил.
