МНОГОКОМПОНЕНТНЫЙ ДАТЧИК ПЕРЕМЕЩЕНИЙ

Номер публикации патента: 2422785

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009140648/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01L001/04
Аналоги изобретения: SU 503148 A1, 15.02.1976. SU 1723468 A1, 30.03.1992. SU 1583762 A1, 07.08.1990. RU 2293294 C2, 10.02.2007. JP 5060055 A, 09.03.1993.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Юго-Западный государственный университет" (ЮЗГУ) (RU)
Изобретатели: Милых Владимир Александрович (RU)
Лапина Татьяна Ивановна (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Юго-Западный государственный университет" (ЮЗГУ) (RU)

Реферат

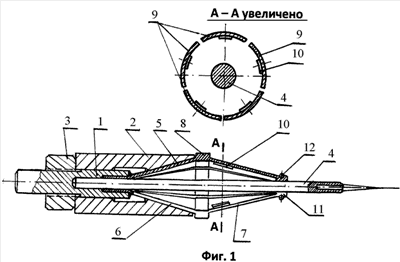

Изобретение относится к измерительной технике, в частности к устройствам для измерения деформаций и перемещений и предназначено для измерения статических или плавно меняющихся радиальных перемещений. Техническим результатом изобретения является расширение функциональных возможностей устройства. Многокомпонентный датчик радиальных перемещений содержит корпус, чувствительный элемент с тензодатчиками. Датчик снабжен силоприемным элементом, выполненным в виде упругого цилиндрического стержня, жестко защемленного во внутренней проточке корпуса датчика. Чувствительный элемент выполнен в виде двух полых конусов, сопряженных своими основаниями большого диаметра с цилиндрическим кольцом и разрезанных по образующим на ряд упругих секций. Первый полый конус жестко скреплен своим малым основанием с корпусом и посредством контакта боковой внешней конической поверхности с внутренней конической поверхностью цанги. Второй полый конус, состоящий из упругих секций с тензодатчиками, установленными в области наибольших деформаций, соединен с первым полым конусом с помощью цилиндрического кольца. Каждая из упругих секций представляет собой сдвоенные балки, размещенные по кольцу, защемленные с одной стороны во внутренней проточке корпуса, а с другой стороны - контактирующие с цилиндрической поверхностью силоприемного элемента посредством ограничительного пружинного кольца. 3 ил.
