SU 979906 A1, 07.12.1982. RU 75040 U1, 20.07.2008. RU 2114405 C1, 27.06.1998. RU 2175117 C1, 20.10.2001. US 4196784 A, 08.04.1980.
Имя заявителя:
Открытое акционерное общество "Государственный научно-исследовательский и проектный институт редкометаллической промышленности "Гиредмет" (RU)
Изобретатели:
Синицин Евгений Владимирович (RU) Митин Владимир Васильевич (RU) Небусов Валерий Михайлович (RU)
Патентообладатели:
Открытое акционерное общество "Государственный научно-исследовательский и проектный институт редкометаллической промышленности "Гиредмет" (RU)
Реферат

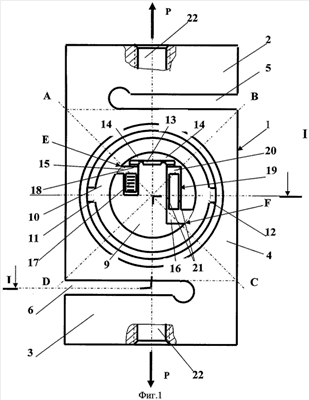

Изобретение относится к измерительной технике и может быть использовано в устройствах для защиты грузоподъемных машин и механизмов от перегрузок, в высокоточных тензометрических весах, а также в качестве преобразователя механических величин (давления, перемещения, деформации, усилия) в электрический сигнал в различных отраслях промышленности. Техническим результатом изобретения является создание датчика для измерения продольных усилий с повышенной точностью измерения при одновременном воздействии продольного усилия и крутящего момента вокруг продольной оси. Датчик для измерения продольных усилий содержит концевые силовоспринимающие части, выполненные за одно целое со средней чувствительной частью, имеющей форму прямоугольного параллепипеда. Боковые грани параллепипеда имеют форму квадрата. В параллелепипеде по центру квадрата выполнено сквозное цилиндрическое отверстие. Внутри сквозного отверстия расположено тензорезисторное устройство, включающее в себя упругую измерительную балочку с тензорезисторами и две опоры для крепления измерительной балочки и передачи на нее деформации чувствительной части датчика. Коаксиально со сквозным отверстием в плоскости продольной симметрии датчика расположен кольцевой упругий элемент, жестко соединенный с чувствительной частью двумя перемычками, расположенными симметрично вдоль поперечной оси кольцевого упругого элемента. Ширина и толщина перемычек равна ширине упругого кольца. Опоры для крепления балочки жестко закреплены на внутренней поверхности кольцевого упругого элемента в зонах пересечения диагонали квадратной боковой грани с внутренней стенкой указанного кольцевого упругого элемента и выполнены за одно целое с ним. 2 ил.
