| УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ |  |
Номер публикации патента: 2184357 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01L001/02 | | Аналоги изобретения: | ФИЛАТОВ В.М., АНИХИМОВСКИЙ Ю.А., ЕВРОПИН С.В. Малоцикловые испытания облученных конструкционных материалов, Заводская лаборатория, № 2, 1980, с. 169-170. СЕРЕНСЕН С.В. и др. Машина для испытаний на усталость. - М.: Машгиз, 1957, с. 285. SU 1817838 A3, 23.05.1993. DE 4208667 A1, 23.09.1993. |
| Имя заявителя: | Государственный научный центр "Научно-исследовательский институт атомных реакторов" | | Изобретатели: | Еремин С.Г.
Михеев А.С.
Плотников А.И.
Покровский А.С. | | Патентообладатели: | Государственный научный центр "Научно-исследовательский институт атомных реакторов" |
Реферат | |

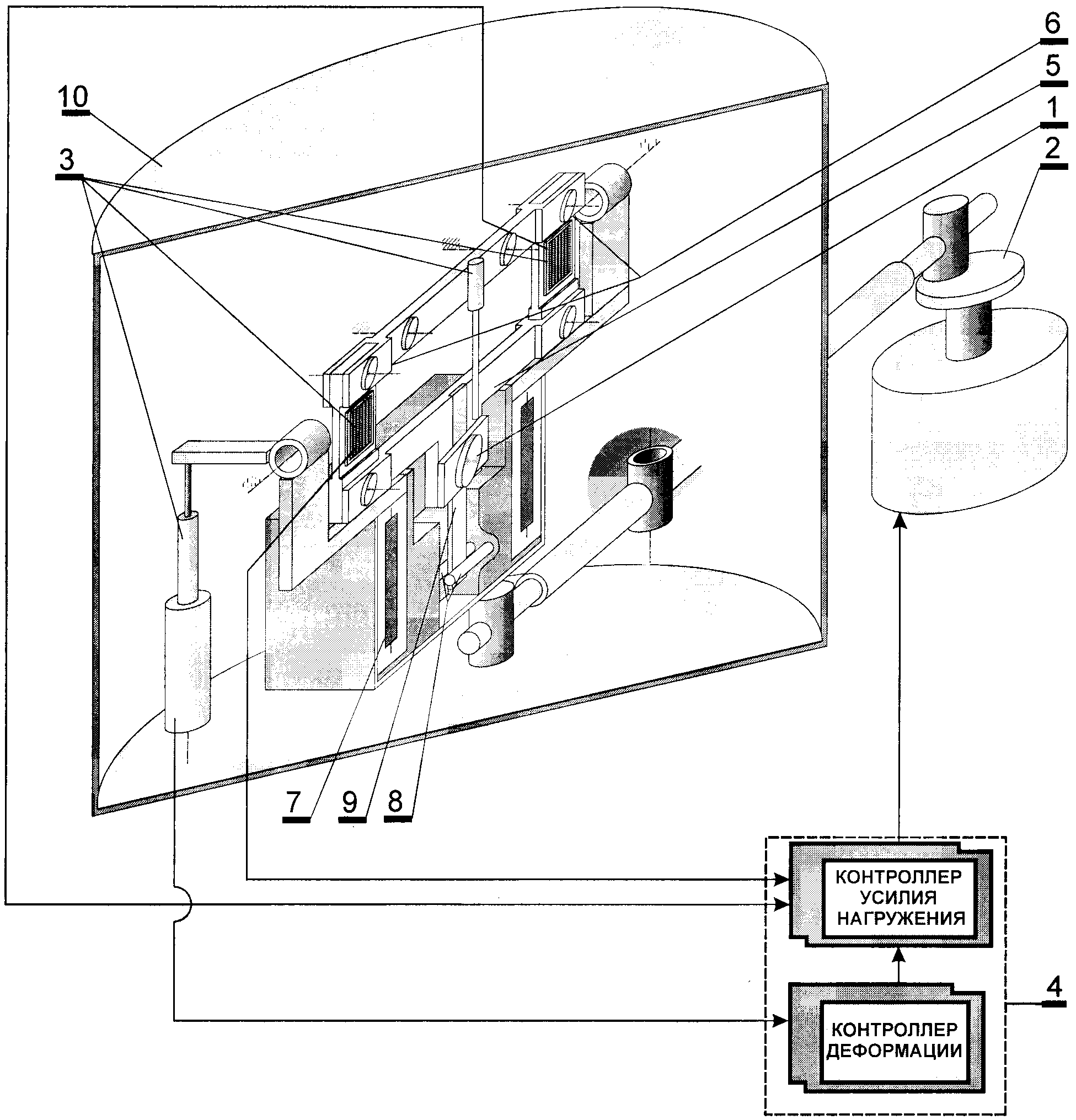

Изобретение относится к области испытательной техники и может быть использовано для проведения механических испытаний, в частности испытаний на циклическую прочность образцов прямоугольного сечения, в том числе образцов, предварительно облученных в атомном реакторе. Устройство для испытания образцов включает узел фиксации образца, механизм создания нагрузки, датчики измерения параметров процесса, блок регулирования и управления, нагреватель, тарированный динамометр с силомерными элементами. Образец закрепляется одним концом в узле фиксации образца, который крепится к тарированному динамометру, включающему в себя два силомерных элемента, причем закрепление узла фиксации образца к динамометру расположено между креплениями силомерных элементов. Нагружение образца производится от механизма создания нагрузки, который приводит нагреватель в колебательное движение относительно оси крепления в опорах, с заданной амплитудой, а упоры, установленные в корпусе нагревателя, непосредственно воздействуют усилием нагрузки на нижний конец образца. Параметры испытания задаются блоком регулирования и управления и фиксируются датчиками. Техническим результатом изобретения является то, что изобретение позволяет расширить область испытаний, в частности проводить испытания консольно закрепленных облученных образцов прямоугольного сечения в условиях поперечного изгиба на усталость, малоцикловую усталость, релаксацию напряжений, и повысить их достоверность. 1 з.п. ф-лы, 1 ил.
|
