SU 1668878 A1, 07.08.1991. SU 632918 A1, 15.11.1978. RU 2314504 C2, 10.01.2008. RU 2364848 C2, 20.08.2009. GB 1506701 A, 12.04.1978.
Имя заявителя:
Федеральное казенное предприятие "Научно-испытательный центр ракетно-космической промышленности" (RU), Общество с ограниченной ответственностью "ПромА" (RU)
Изобретатели:
Палазьян Роберт Андреевич (RU) Перепелицын Олег Петрович (RU) Рябых Валерий Юрьевич (RU) Теплухин Сергей Юрьевич (RU)
Патентообладатели:
Федеральное казенное предприятие "Научно-испытательный центр ракетно-космической промышленности" (RU) Общество с ограниченной ответственностью "ПромА" (RU)
Реферат

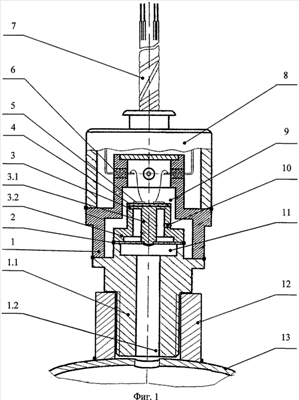

Изобретение относится к измерительной технике и, в частности, к измерению импульсных давлений жидкой, газообразной или смешанной рабочей среды с переменной температурой и может быть использовано для точного измерения импульсных давлений в жидкостных ракетных двигателях а также при диагностике работоспособности энергонапряженных изделий. Техническим результатом является минимизация дополнительной температурной погрешности измерений при наличии термоудара от воздействия нестационарной температуры рабочей среды. Датчик импульсных давлений жидкостных, газообразных и смешанных сред с нестационарной температурой содержит корпус с подводящим измеряемую среду штуцером. Чувствительный элемент выполнен в виде многослойной измерительной мембраны и разделительной мембраны, центры и периферийные участки которых жестко соединены. Снаружи на измерительную мембрану нанесена тензочувствительная схема с элементами статической термокомпенсации. Корпус помещен в кожух. В канале подводящего штуцера установлен без зазора многозаходный шнековый завихритель, длина криволинейных каналов которого отвечает соответствующему математическому неравенству. 3 з.п. ф-лы, 6 ил.
