RU 2008114989 А, 27.10.2009. RU 2104507 С1, 10.02.1998. SU 1422037 А1, 07.09.1988. SU 1599688 А1, 15.10.1990.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Юго-Западный государственный университет" (ЮЗГУ) (RU)
Изобретатели:
Поветкин Роман Александрович (RU) Дрейзин Валерий Элезарович (RU) Поляков Валентин Геннадьевич (RU) Пиккиев Валерьян Алексеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Юго-Западный государственный университет" (ЮЗГУ) (RU)
Реферат

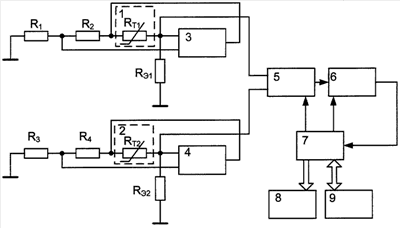

Изобретение относится к технике измерения среднего и низкого вакуума и может быть использовано при создании вакуумметров с пределами измерения от 0,1 до 105 Па. Теплоэлектрический вакуумметр содержит аналого-цифровой преобразователь, аналоговый коммутатор, микропроцессор, цифровое индикационное и интерфейсное устройства, при этом в вакуумную камеру помещается два нагреваемых электрическим током терморезистора, каждый из которых включен в одну из двух отдельных мостовых схем, одну ветвь каждой мостовой схемы составляют последовательно включенный терморезистор и соответствующий ему образцовый резистор, а вторую образуют пара постоянных резисторов, в каждую из мостовых схем дополнительно вводится по одному операционному усилителю, входы которого подключены к измерительной диагонали соответствующей мостовой схемы, а выход - к диагонали ее питания, таким образом, чтобы изменение напряжения питания мостовой схемы, вызванное ее разбалансом, приводило к ее уравновешиванию за счет изменения тока разогрева терморезистора, при этом вход аналого-цифрового преобразователя поочередно подключается коммутатором к образцовому резистору каждой мостовой схемы. Технический результат - существенное повышение быстродействия вакуумметра. 1 ил.
