SU 1571558 A1, 15.06.1990. SU 1737420 A1, 30.05.1992. RU 2078370 C1, 27.04.1997. SU 1424745 A3, 15.09.1988. RU 2101469 C1, 10.01.1998.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Самарский государственный университет путей сообщения" (СамГУПС) (RU)
Изобретатели:
Ковтунов Александр Владимирович (RU) Лаврусь Ольга Евгеньевна (RU) Мулюкин Олег Петрович (RU) Финогенов Сергей Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Самарский государственный университет путей сообщения" (СамГУПС) (RU)
Реферат

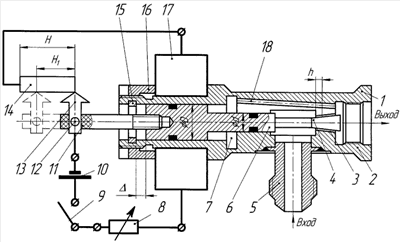

Изобретение относится к измерительной технике, а именно к регуляторам давления газовых сред, и может быть использовано в пневмогидросистемах с ограниченным жизненным пространством и в пневматических системах энергетических установок с жесткими требованиями к точности величины регулируемого давления. Техническим результатом изобретения является повышение точности величины регулируемого давления и расширение функциональных возможностей регулятора и области применения за счет введения задатчика усилия электромагнита. Регулятор давления содержит корпус с подводящим и отводящим патрубками сжатого газа. Между патрубками выполнено конусное седло, относительно которого в корпусе сцентрирован конусный клапан, жестко соединенный с чувствительным элементом в виде дифференциального поршня со стороны его меньшего диаметра. Запоршневая полость дифференциального поршня сообщена с отводящим патрубком сжатого газа, а сам поршень введен в контакт с задатчиком усилия. В регулятор давления дополнительно введены регулируемый реостат с движком, источник постоянного тока, электрическая цепь и соленоидная катушка. Дифференциальный поршень и соленоидная катушка образуют электромагнит. Со стороны большего диаметра дифференциального поршня жестко установлен хвостовик из диэлектрического материала, который шарнирно связан с движком регулируемого реостата. Соленоидная катушка включена последовательно в электрическую цепь. Реостат установлен с возможностью воздействия на упомянутую электрическую цепь, увеличивая или уменьшая за счет своего омического сопротивления электромагнитное поле соленоидной катушки. 1 ил.
