КОМБИНИРОВАННЫЙ ИОНИЗАЦИОННЫЙ ВАКУУММЕТРИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

Номер публикации патента: 2389990

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008114988/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01L021/00
Аналоги изобретения: SU 1472777 A1, 15.04.1989. SU 669833 A1, 23.02.1986. SU 1673902 A1, 30.08.1991. SU 1206636 A1, 23.01.1986. RU 2246707 C1, 20.02.2005.

Имя заявителя: ФГУП Курский завод "Маяк" (RU)
Изобретатели: Дрейзин Валерий Элезарович (RU)
Овсянников Юрий Александрович (RU)
Поляков Валентин Геннадьевич (RU)
Поветкин Роман Алексеевич (RU)
Бабаскин Станислав Олегович (RU)
Патентообладатели: ФГУП Курский завод "Маяк" (RU)

Реферат

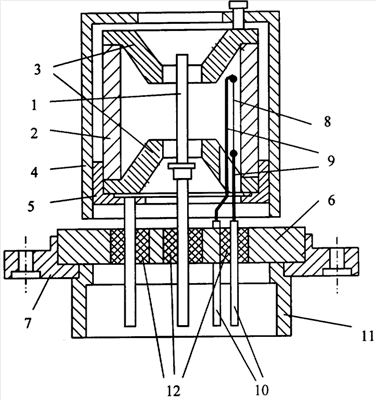

Изобретение относится к технике измерения высокого вакуума и может быть использовано при создании ионизационных вакуумметров с пределами измерения от 1 до 10-10. Техническим результатом изобретения являются расширение пределов измерения в сторону малых давлений и повышение величины ионного тока и точности измерений давления на этих пределах. Комбинированный ионизационный вакуумметрический преобразователь содержит концентрически расположенные штыревой анод, холодный катод, являющийся постоянным магнитом и выполненный в виде полого намагниченного в осевом направлении цилиндра, конические полюсные накладки, экран, центрирующую шайбу, на которой смонтирована электродная система, основание с приваренными к нему крепежным фланцем и внешним разъемом с выводами от анода и катода, при этом в активную зону преобразователя дополнительно введен накаливаемый катод со ступенчато регулируемым током накала, соединенный с внешними выводами накаливаемого катода с помощью приваренных к ним держателей накаливаемого катода. 1 ил.
