Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт автоматики им. Н.Л. Духова" (ФГУП "ВНИИА") (RU)
Изобретатели:
Середенко Борис Владимирович (RU) Уткин Дмитрий Иванович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт автоматики им. Н.Л. Духова" (ФГУП "ВНИИА") (RU)
Реферат

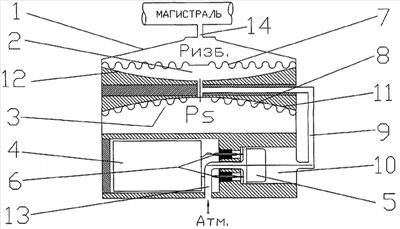

Изобретение относится к измерительной технике, а именно к устройствам для непрерывного измерения давления, и предназначено для защиты первичного чувствительного элемента от воздействия критического перегрузочного давления. Технический результат направлен на защиту ряда отличных по диапазону преобразования чувствительных элементов датчика от перегрузочного критического давления без замены установленных упругих элементов. Датчик избыточного давления содержит корпус, в котором выполнены две расположенные друг над другом сообщающиеся полости с разделительной и компенсирующей мембранами, тензопреобразователь, электрически через гермовыводы соединенный с электронным блоком. Причем одна из полостей сообщается с чувствительным элементом тензопреобразователя и заполнена малосжимаемой электроизоляционной жидкостью. Кроме того, между полостями выполнены профилированные опорные поверхности-упоры для мембран, прогнутых навстречу друг другу, и сквозное отверстие, перекрытое со стороны нижней полости компенсирующей мембраной, поджатой к опорной поверхности находящимся в ее подмембранном объеме заданным избыточным давлением, при этом расположенная в верхней полости разделительная мембрана, воспринимающая преобразуемое давление, находится в нейтральном положении. 1 ил.
