SU 1739227 A1, 07.06.1992. RU 58216 U1, 10.11.2006. RU 52173 U1, 10.03.2006. WO 02/075266 A1, 26.09.2002.
Имя заявителя:
Мужичек Сергей Михайлович (RU), Яковлев Анатолий Алексеевич (RU), Ефанов Василий Васильевич (RU)
Изобретатели:
Мужичек Сергей Михайлович (RU) Яковлев Анатолий Алексеевич (RU) Ефанов Василий Васильевич (RU)
Патентообладатели:
Мужичек Сергей Михайлович (RU) Яковлев Анатолий Алексеевич (RU) Ефанов Василий Васильевич (RU)
Реферат

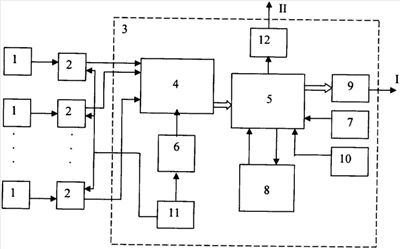

Изобретение относится к измерительной технике и может быть использовано для определения профиля ударной волны и измерения поля избыточного давления на заданной поверхности. Техническим результатом изобретения является повышение информативности измерителя давления, повышение точности измерений, а также обеспечении удобства в эксплуатации за счет неконтактного съема показаний. Автономный измеритель давления содержит информационный датчик и блок измерения, который содержит аналого-цифровой преобразователь и блок памяти, n программируемых усилителей заряда, микроЭВМ, задатчик эталонных напряжений, блок параметров окружающей среды и текущего времени, блок контроля, супервизор, радиотрансивер, при этом информационный датчик содержит n датчиков избыточного давления, аналого-цифровой преобразователь является n-канальным, группа выходов n датчиков избыточного давления через n программируемые усилители заряда соединены с первой группой n входов аналого-цифрового преобразователя, цифровой выход которого соединен с первым входом микроЭВМ, первый выход которой соединен с входом блока памяти, а второй выход - с входом радиотрансивера, первый выход блока контроля соединен со вторыми входами n программируемых усилителей заряда, а второй выход - с входом задатчика эталонных напряжений, выход которого соединен со вторым входом аналого-цифрового преобразователя, выход супервизора соединен со вторым входом микроЭВМ, выход блока памяти соединен с третьим входом микроЭВМ, выход блока параметров окружающей среды и текущего времени соединен с четвертым входом микроЭВМ, вход com-порта связан с микроЭВМ, а его выход является вторым выходом блока измерений, выход радиотрансивера является первым выходом блока измерений. 1 ил.
