| ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ ПРОДОЛЬНЫХ УСИЛИЙ |  |
Номер публикации патента: 2175117 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01L001/22 | | Аналоги изобретения: | SU 1696915, 07.12.1991. SU 451928, 31.03.1975. SU 315063, 23.11.1971. RU 2085877, 27.07.1997. |
| Имя заявителя: | Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭГО" | | Изобретатели: | Федоров И.Г.
Каминский Л.С.
Старцев Ю.П.
Мухин Л.Н.
Червяков А.П.
Белан А.И.
Сбитнева Н.А.
Синицин Е.В.
Любавин В.Д.
Пятницкий И.А.
Лучин А.Ф.
Спицин М.И.
Затравкин М.И.
Солодаев И.В. | | Патентообладатели: | Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭГО" |
Реферат | |

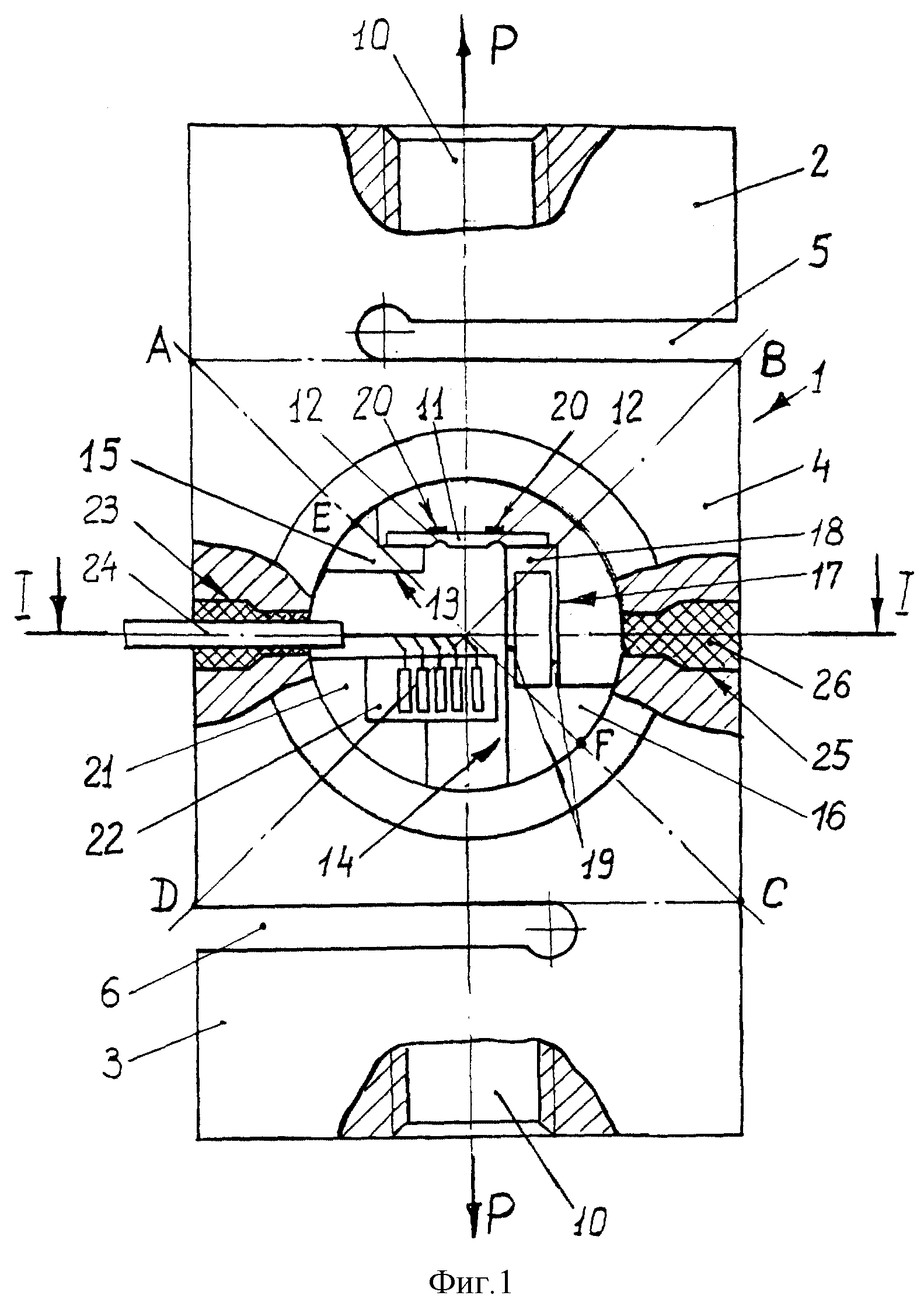

Изобретение относится к измерительной технике и может быть использовано в качестве преобразователя механических величин в электрический сигнал в различных отраслях промышленности. Датчик содержит концевые силовоспринимающие части 2, 3, выполненные за одно целое со средней чувствительной частью 4, отделенной от силовоспринимающих частей двумя встречными поперечными прорезями 5, 6, тензорезисторное устройство для измерения деформации чувствительной части. Чувствительная часть выполнена в форме прямоугольного параллелепипеда, боковые грани которого, примыкающие к поперечным прорезям, имеют форму квадрата АВСD. В параллелепипеде по центру квадрата выполнено сквозное цилиндрическое отверстие 9, перпендикулярное продольной оси датчика. Тензорезисторное устройство расположено внутри сквозного отверстия и включает в себя упругую измерительную балочку 11 с тензорезисторами 20, установленную перпендикулярно продольной оси датчика и симметрично относительно ее, и две опоры. Опоры соединяют концы измерительной балочки с внутренней стенкой цилиндрического отверстия в зонах, прилегающих к точкам Е, F пересечения диагонали квадратной боковой грани со стенкой указанного отверстия. Технический результат: уменьшение погрешности измерения усилий, увеличение срока эксплуатации датчика. 7 з.п. ф-лы, 2 ил.
|
