SU 1711006 А2, 07.02.1992. SU 1213362 A1, 23.02.1986. RU 2017092 C1, 30.07.1994. RU 2261418 C2, 27.09.2005.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Воронежская государственная технологическая академия" (RU)
Изобретатели:
Каданцев Алексей Васильевич (RU) Бондарева Лариса Петровна (RU) Гайдин Артур Андреевич (RU) Григорова Елена Вячеславовна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Воронежская государственная технологическая академия" (RU)
Реферат

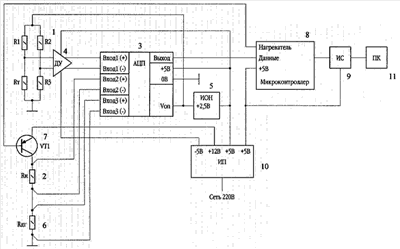

Изобретение относится к теплофизическим устройствам с цифровой автоматизированной схемой измерения температуры. Цифровая автоматизированная схема измерения температуры и тепловой калибровки калориметра переменной температуры состоит из помещенной в изотермическую оболочку калориметрической ячейки, в которой установлен мостовой измерительный датчик температуры, калибровочный резистивный нагреватель, выполненный из манганиновой проволоки, намотанной бифилярно на цилиндрическую оправку, и двух блоков. В первом блоке установлены 24-разрядный аналого-цифровой преобразователь с тремя независимыми дифференциальными входами, однокаскадный дифференциальный усилитель на двух операционных усилителях, а также датчик тока и прецизионный источник опорного напряжения. Во втором блоке установлены транзисторный ключ, 24-разрядный аналого-цифровой преобразователь, однокаскадный дифференциальный усилитель, мостовой измерительный датчик температуры, калибровочный резистивный нагреватель, датчик тока, при этом управление обеими частями, формирование результата измерений и его передачу осуществляют через интерфейс связи микроконтроллером, предназначенным для организации двунаправленного обмена между цифровой автоматизированной схемой и персональным компьютером по USB-интерфейсу. Технической результат - разработка цифровой автоматизированной схемы измерения температуры и тепловой калибровки калориметра переменной температуры, позволяющей расширить диапазон измеряемых тепловых эффектов химических процессов, упростить методику их определения и увеличить надежность измеряемой величины, а также повысить точность получаемых результатов. 1 ил.
