ПОЗИЦИОНИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ ИЗМЕРИТЕЛЬНОГО УСТРОЙСТВА В ФОРМЕ СТЕРЖНЯ

Номер публикации патента: 2417135

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009132969/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B22D011/18   G01K001/14
Аналоги изобретения: US 3745828 А, 17.07.1973. SU 1788445 А, 15.01.1993. US 5158128 А, 27.10.1992. US 4949777 А, 21.08.1990. JP 1232048 А, 16.10.1986. US 3681990 А, 08.08.1972.

Имя заявителя: СМС ЗИМАГ АГ (DE)
Изобретатели: АРЦБЕРГЕР Маттиас (DE)
ДОЙССЕН Йозеф (DE)
РАЙФФЕРШАЙД Маркус (DE)
Патентообладатели: СМС ЗИМАГ АГ (DE)
Приоритетные данные: 02.02.2007 DE 102007006060.4
11.04.2007 DE 102007017336.0
10.08.2007 DE 102007037684.9

Реферат

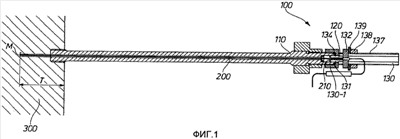

Изобретение относится к области металлургии, в частности к измерению температуры стенки кристаллизатора для непрерывной разливки металлов. Позиционирующее устройство (100) содержит измерительное устройство (200), цилиндрический направляющий элемент (110), стационарно присоединенный к объекту (300), и пружинный элемент (120), расположенный между жестко соединенным с измерительным устройством (200) первым упором (210) и вторым упором (132). Устройство снабжено втулкой (130), соединенной с удаленным от объекта (300) концом направляющего элемента (110) резьбой (134) или байонетным соединением. Второй упор (132) выполнен в виде дисковой заглушки с выступом и центральным отверстием, а во втулке (130) выполнен шлиц для направления выступа заглушки. Заглушка перемещается в осевом направлении с помощью гайки (138), находящейся в зацеплении со второй резьбой (137) втулки (130) и воздействующей на заглушку через выступ. Обеспечивается регулирование степени прижатия измерительного устройства к точке измерения внутри объекта. 11 з.п. ф-лы, 7 ил.
