RU 2196939 C2, 20.01.2003. SU 763701 A, 15.09.1980. RU 2331022 C1, 10.08.2008. RU 2309331 C1, 27.10.2007. RU 2185573 C2, 20.07.2002. GB 1038141 A, 10.08.1966.
Имя заявителя:
Общество с ограниченной ответственностью "Научное Производственное Объединение Верхнерусские Коммунальные Системы" (RU)
Изобретатели:
Сердюков Алексей Алексеевич (RU) Сердюков Алексей Максимович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Научное Производственное Объединение Верхнерусские Коммунальные Системы" (RU)
Реферат

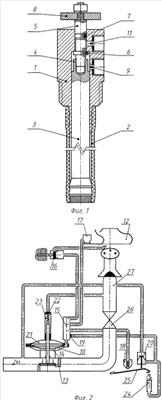

Изобретение относится к энергетике, в частности к датчикам температур, используемым в газогорелочных устройствах для сжигания газа в котлах наружного размещения, и может быть использовано в бытовых газовых аппаратах для автоматического поддержания температуры теплоносителя. Датчик температуры состоит из корпуса (1) с трубной резьбой, соединен с наружной трубкой (2), выполненной из полимерного материала, внутри датчика установлен металлический стержень (3), винтовое устройство (не показано) для измерения длины металлического стержня (3), последний имеет регулировочную резьбу (4), в которую установлена однопозиционная заслонка (5), содержащая упругий запирающий элемент (6), уплотнительное кольцо (7), регулировочный диск (8), корпус (1) содержит сопло (9), соединенное с подмембранным пространством (10), и сопло (11), соединенное с топкой (12) котла наружного размещения. В пневматическую схему датчика температуры с газовым запорным клапаном и элементами атмосферной газовой горелки входят: газовый запорный клапан (13) с мембранным устройством (14), последнее содержит гребенку (15), соединенную своими соплами с соплом датчика температуры (16), датчика тяги (17), датчика пламени (18) с подмембранной полостью (10), при этом гребенка (15) имеет жиклер (19), соединенный с датчиком сетевого газа (20), надмембранная полость (21) содержит жиклер (22), пружину (23). В пневматическую схему включен запальник (24), термобиметаллическая пластина (25), газовый запорный кран (26), горелка (27), топка (12). Все элементы атмосферной газовой горелки соединены трубами и импульсными трубками. Технический результат, который может быть получен с помощью предлагаемого изобретения, сводится к упрощению конструкции, уменьшению габаритов и увеличению осевого перемещения металлического стержня. 2 ил.
