УСТРОЙСТВО ДЛЯ ТЕРМОЛИНЗОВОЙ СПЕКТРОСКОПИИ

Номер публикации патента: 2463568

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011118716/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01J003/30   G01N025/00
Аналоги изобретения: RU 2282180 C1, 20.08.2006. US 2009027654 A1, 29.01.2009. US 6839140 B1, 04.01.2005. RU 86013 U1, 20.08.2009. JP 2004286577 A, 14.10.2004.

Имя заявителя: Учреждение Российской академии наук Ордена Ленина и Ордена Октябрьской Революции Институт геохимии и аналитической химии им. В.И. Вернадского РАН (ГЕОХИ РАН) (RU)
Изобретатели: Зуев Борис Константинович (RU)
Горкин Павел Александрович (RU)
Проскурнин Михаил Алексеевич (RU)
Погонин Владимир Иванович (RU)
Семенчикова Анна Николаевна (RU)
Летунов Александр Алексеевич (RU)
Патентообладатели: Учреждение Российской академии наук Ордена Ленина и Ордена Октябрьской Революции Институт геохимии и аналитической химии им. В.И. Вернадского РАН (ГЕОХИ РАН) (RU)

Реферат

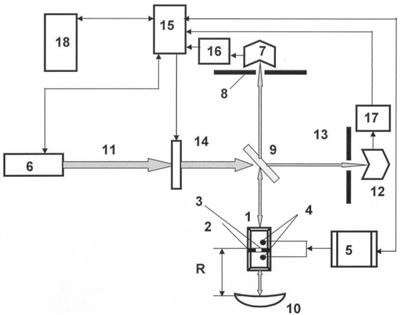

Изобретение относится к области аналитической химии, а именно к спектрометрии, спектроскопии и спектрофотометрии. Устройство включает оптическую кювету с расположенными в ней диэлектрической диафрагмой, выполненной в центральной части с отверстием, и двумя электродами, расположенными по обе стороны диафрагмы и подключенными к электрическому блоку питания, лазер для зондирования сформированной термолинзы, и блок измерения лазерного излучения с входной диафрагмой, снабжено полупрозрачной пластиной, расположенной под углом 45° к падающему лучу лазера и направляющей излучение в отверстие диафрагмы кюветы, и отражающим зеркалом, расположенным за кюветой по ходу лазерного луча. Устройство также содержит блок контроля стабильности работы лазера с входной диафрагмой и модулятор лазерного излучения, расположенные по ходу луча лазера за и перед полупрозрачной пластиной соответственно и блок управления и регистрации. Выходы блоков измерения лазерного излучения и контроля стабильности работы лазера соединены с входами синхронизирующих детекторов, выходы которых соединены с входом блока управления и регистрации, выход последнего соединен с входом модулятора лазерного излучения. Технический результат заключается в повышении точности, чувствительности и воспроизводимости измерений. 2 з.п. ф-лы, 1 ил.
