Учреждение Российской академии наук Специальное конструкторское бюро средств автоматизации морских исследований Дальневосточного отделения РАН (СКБ САМИ ДВО РАН) (RU)
Изобретатели:
Мироненко Михаил Владимирович (RU) Малашенко Анатолий Емельянович (RU) Карачун Леонард Эвальдович (RU) Корытко Андрей Семенович (RU)
Патентообладатели:
Учреждение Российской академии наук Специальное конструкторское бюро средств автоматизации морских исследований Дальневосточного отделения РАН (СКБ САМИ ДВО РАН) (RU)
Реферат

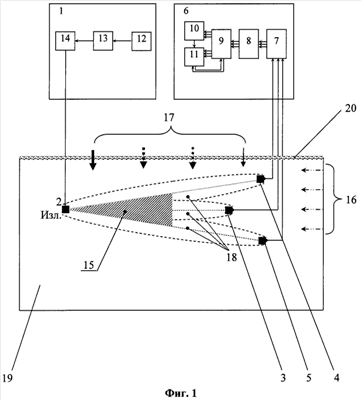

Изобретение относится к гидроакустике и может быть использовано в просветных приемоизлучающих системах контроля протяженных морских акваторий и комплексного мониторинга гидрофизических полей среды различной физической природы. Сущность: формируют, как минимум, три зоны нелинейного взаимодействия и используют их как просветные параметрические антенны. Для этого излучающий и, как минимум, три приемных преобразователя измерительной гидроакустической системы размещают в горизонтальной плоскости пространства контролируемой среды, которую облучают низкочастотным акустическим излучателем накачки. Причем между излучающим и приемными преобразователями формируют три просветные параметрические антенны. При этом приемные преобразователи располагают в углах горизонтального треугольника так, что боковые преобразователи размещены в противоположных углах сектора приема информационных волн, а центральный размещен на его оси и расположен ближе к излучающему преобразователю. Параметрически преобразованные волны накачки принимают указанными приемными преобразователями, трехканально усиливают в полосе параметрического преобразования, переносят их частотно-временной масштаб в высокочастотную область, проводят узкополосный спектральный анализ. В результате узкополосного спектрального анализа выделяют параметрические составляющие боковых полос, по которым с учетом параметрического и частотно-временного преобразования волн накачки среды восстанавливают исходные характеристики информационных волн. Кроме того, в выделенных параметрических составляющих измеряют корреляционные функции сигналов, принимаемых центральным и боковыми преобразователями. Далее измеряют функцию их взаимной корреляции, по которой в моменты проявления максимумов и соответствующих им временных задержек определяют направления на источники широкополосных излучений. Технический результат: увеличение дальности приема, расширение частотного диапазона и обеспечение возможности определения направления на источники. 1 з.п. ф-лы, 7 ил.
