SU 1657973 A1, 23.06.1991. RU 2151381 C1, 20.06.2000. RU 2201581 C2, 27.03.2003. EP 1118844 B1, 26.10.2005.
Имя заявителя:
Эй энд Ди Компани, Лтд. (JP)
Изобретатели:
ИЗУМО Наото (JP) ООТА Акиёси (JP)
Патентообладатели:
Эй энд Ди Компани, Лтд. (JP)
Приоритетные данные:
23.05.2006 JP 2006-142627
Реферат

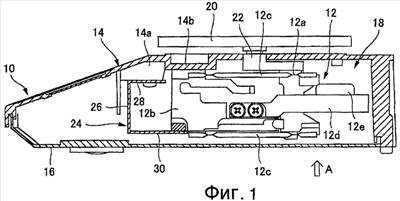

Настоящее изобретение относится к опорной структуре для датчика массы, используемого в весах. Опорная структура содержит часть плавающей рамы для воспринимания нагрузки, причем часть размещается в корпусе и предусмотрена на одной концевой стороне; и зафиксированную часть, предусмотренную на другой стороне, в которой вес объекта, который должен быть взвешен, помещенного на чаше весов, воспринимается воспринимающим участком, и обнаруживается масса объекта, который должен быть взвешен. Опорная структура дополнительно содержит пружинный элемент для поддерживания упомянутого датчика массы, помещенный между зафиксированной частью и корпусом, которые являются структурными компонентами. Пружинный элемент упруго деформируется заранее, чтобы тем самым нажимать/поджимать зафиксированную часть датчика массы, чтобы создавать контакт со стороной структурного компонента, и упруго деформируется так, что зафиксированная часть отделяется от местоположения контакта, когда прикладывается сила, большая, чем сила нажатия/поджимания. Технический результат: возможность защиты датчика массы от перегрузки не только в вертикальном направлении, но также во всех направлениях, включая боковое направление, при использовании простой конфигурации. 8 з.п. ф-лы, 7 ил.
