RU 2295115 C2, 10.03.2007. RU 2105267 C1, 20.02.1998. US 4320655 A, 23.03.1982. EP 854355 A1, 22.07.1997.
Имя заявителя:
Открытое акционерное общество "Авангард" (RU)
Изобретатели:
Гончар Игорь Иванович (RU) Кадина Лариса Евгеньевна (RU) Тихомиров Павел Юрьевич (RU) Зубов Игорь Евгеньевич (RU) Шубарев Валерий Антонович (RU)
Патентообладатели:
Открытое акционерное общество "Авангард" (RU)
Реферат

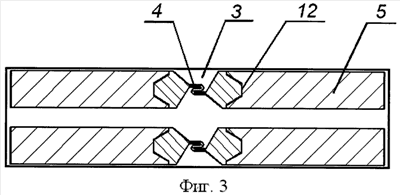

Изобретение относится к приборостроению, а именно к дискретным датчикам контроля уровня, и может быть использовано в системах и приборах для контроля уровня топлива при хранении, заправке, а также в процессе работы двигателей на криогенном топливе при жестких механических воздействиях. Датчик контроля уровня жидкости содержит корпус и печатную плату, на которой установлена подложка с размещенными на ней одним или двумя идентичными пленочными резисторами (терморезисторами) и контактными площадками (проводниками). Печатная плата выполнена в виде узкой пластины, одна короткая сторона которой жестко крепится к основанию корпуса, а у края противоположной незакрепленной стороны выполнено отверстие с диаметром, в 24 раза большим ширины подложки, размещенной над отверстием и выполненной из тонкого теплоизолирующего материала. Каждый пленочный резистор (терморезистор) выполнен в «точечном» виде с размерами в диапазоне (0,150,5)мм × (0,150,5)мм и толщиной не более 0,0005 мм. При этом границы раздела между каждым пленочным резистором (терморезистором) и контактными площадками подложки (проводниками) выполнены в виде ломаных линий, состоящих из прямых отрезков. Технический результат - повышение механической прочности конструкции. 3 ил.
