US 6192751 B1, 27.02.2001. RU 2178550 C1, 20.01.2002. US 4735097 A, 05.04.1988. RU 2112221 C1, 27.05.1998. JP 62169019 A, 25.07.1987. WO 2008034878 A2, 27.03.2008.
Имя заявителя:
Открытое акционерное общество "Всероссийский научно-исследовательский институт по эксплуатации атомных электростанций" (ОАО "ВНИИАЭС") (RU)
Изобретатели:
Фадеев Александр Николаевич (RU)
Патентообладатели:
Открытое акционерное общество "Всероссийский научно-исследовательский институт по эксплуатации атомных электростанций" (ОАО "ВНИИАЭС") (RU)
Реферат

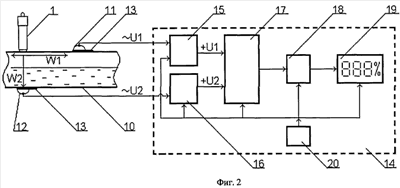

Изобретение относится к измерительной технике и может быть использовано для измерения уровня жидкости в горизонтальных трубопроводах на атомных электростанциях, тепловых станциях и прочих промышленных объектах. Сущность: способ заключается в возбуждении звуковых волн на поверхности трубопровода, заполненного жидкостью, с последующей регистрацией их двумя пьезодатчиками, закрепленными на горизонтальном металлическом трубопроводе. Возбуждение звуковых волн происходит за счет механического ударника, который состоит из металлического корпуса, цангового захвата, удерживающего подпружиненный стальной шарик, и пусковой кнопки в качестве пускового устройства. При нажатии на пусковую кнопку цанговый захват раскрывается, пружина разжимается, и стальной шарик выстреливает на поверхность металлического трубопровода. Регистрацию и преобразование сигналов пьезодатчиков осуществляет блок регистрации. Переменные сигналы двух пьезодатчиков выпрямляются амплитудными детекторами и поступают на схемы «выборки и хранения» на прецизионные конденсаторы хранения. Затем блок регистрации подключает к этим заряженным конденсаторам хранения одинаковые нагрузочные сопротивления. Поскольку преобразованные сигналы пьезодатчиков разные по величине, то и время разряда их конденсаторов хранения будет различным, а их разность времени разрядов конденсаторов хранения t будет пропорциональна величине заполнения жидкостью трубопровода. Эта разность стробируется тактовой частотой, оцифровывается, дешифрируется и отображается на жидкокристаллическом дисплее, выраженная в процентах. Реализация способа возможна на трубах сечением 50-1000 мм. Техническим результатом изобретения является повышение точности, надежности и достоверности определений, а также обеспечение мобильности. 3 з.п. ф-лы, 4 ил.
