RU 2112931 C1, 10.06.1998. RU 2242727 C2, 20.12.2004. RU 2161297 C2, 27.12.2000. RU 2040779 С1, 25.07.1995. SU 1125530 A, 23.11.1984. SU 830130 А1, 15.05.1981. US 6564630 В1, 20.05.2003.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Ставропольский государственный аграрный университет" (RU)
Изобретатели:
Минаев Игорь Георгиевич (RU) Мастепаненко Максим Алексеевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Ставропольский государственный аграрный университет" (RU)
Реферат

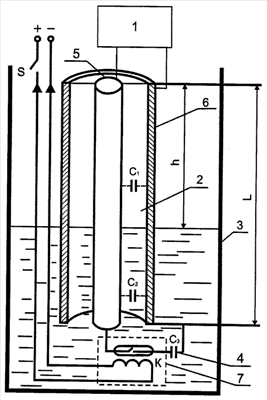

Изобретение относится к области контрольно-измерительной техники и может быть использовано для измерения уровня диэлектрических и токопроводящих жидкостей, например в резервуарах с нефтью или нефтепродуктами. Сущность: способ основан на измерении электрической емкости двухэлектродного конденсаторного датчика уровня жидкости, поочередно в любой последовательности измеряют емкость двухэлектродного конденсаторного датчика уровня жидкости и измеряют емкость этого же датчика после подключения к нему конденсаторного датчика диэлектрических свойств, после чего рассчитывают уровень h от верхнего торца двухэлектродного конденсаторного датчика уровня жидкости по формуле: , где h - уровень контролируемой жидкости в резервуаре; СА - электрическая емкость двухэлектродного конденсаторного датчика уровня жидкости; СВ - общая емкость двухэлектродного конденсаторного датчика уровня жидкости с подключенным параллельно конденсаторным датчиком диэлектрических свойств; А, В, и D - конструктивные параметры двухэлектродного конденсаторного датчика уровня жидкости и конденсаторного датчика диэлектрических свойств. Устройство для измерения уровня жидкости содержит двухэлектродный конденсаторный датчик уровня жидкости, выполненный в виде коаксиального конденсатора, и два цилиндрических электрода. При этом нижний конец внутреннего электрода двухэлектродного конденсаторного датчика уровня жидкости соединен с одним из электродов конденсаторного датчика диэлектрических свойств через замыкающий контакт герконового реле, а нижний конец внешнего электрода двухэлектродного конденсаторного датчика уровня жидкости соединен со вторым электродом конденсаторного датчика диэлектрических свойств. Технический результат: повышение точности измерения уровня различных жидкостей, а также устранение погрешностей измерений, вызванных изменением диэлектрической проницаемости контролируемой среды. 2 н.п. ф-лы, 1 ил.
