RU 2297602 C1, 20.04.2007. RU 2212635 C1, 20.09.2003. SU 1280329 A1, 30.12.1986. US 3713338 A, 30.01.1973. US 3120125 A, 04.02.1964.
Имя заявителя:
Открытое акционерное общество Энгельсское опытно-конструкторское бюро "Сигнал" им. А.И. Глухарева (RU)
Изобретатели:
Фурмаков Евгений Федорович (RU) Петров Олег Федорович (RU) Поливанов Николай Владимирович (RU) Сеитов Геннадий Дмитриевич (RU) Дрюк Виктор Александрович (RU)
Патентообладатели:
Открытое акционерное общество Энгельсское опытно-конструкторское бюро "Сигнал" им. А.И. Глухарева (RU)
Реферат

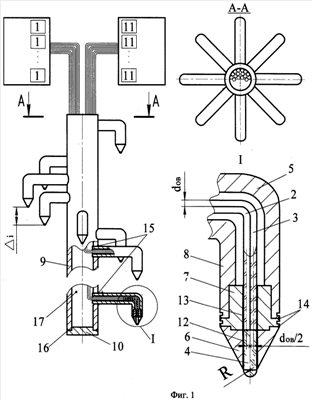

Изобретение относится к контрольно-измерительной технике и может быть использовано для дискретного измерения уровня прозрачной для инфракрасного излучения жидкости на изделиях ракетно-космической техники (РКТ). Сущность: волоконно-оптический уровнемер содержит источники и приемники излучения, подводящие и отводящие оптические волокна, стержни круглого сечения с шаровидными сегментами. При этом радиус стержней определяется выражением doвR1,5dов, где dов - диаметр оболочки оптического волокна. К каждому стержню подводятся по одному подводящему и одному отводящему волокну. В конструкцию введены труба длиной не менее максимального значения измеряемого уровня жидкости со сквозными отверстиями на боковой поверхности, Г-образные корпуса, состоящие из неподвижно соединенных между собой полых трубок, втулок, наконечников в виде конуса. Отверстия в верхней части полой трубки совмещены с отверстиями в трубе, а в отверстиях наконечников закреплены стержни. Все оптические волокна проходят внутри трубы и через отверстия в трубе подводятся к стержням, причем количество отверстий, Г-образных корпусов, стержней соответствует количеству точек съема информации об уровне жидкости. Способ изготовления волоконно-оптического уровнемера заключается в том, что нарезают оптические волокна в количестве 2n, где n - количество контролируемых точек уровня жидкости. Волокна соединяют в два жгута, объединяемых в общий жгут, который протягивают через трубу. Через отверстия в трубе, начиная с самого нижнего и перемещаясь вверх по трубе, протягивают свободные концы одного подводящего оптического и одного отводящего волокон последовательно, начиная с самых длинных. Пропускают оптические волокна через полые трубки корпусов и вклеивают их во втулки. Вклеивают стержни в наконечники. Наконечниками прижимают втулки к нижнему торцу полых трубок корпусов и в местах их соединений сваривают. Верхние части корпусов соединяют с трубой. Заглушкой закрывают с нижнего конца трубу, свободные торцы подводящих оптических волокон подводят к источникам излучения, а отводящих оптических волокон - к приемникам излучения. Технический результат - возможность контроля нескольких значений уровня, снижение погрешности от эффекта смачивания за счет уменьшения радиуса сегмента, работоспособность в жестких условиях РКТ, повышение искро-, пожаро-, взрывобезопасности. 2 н.п. ф-лы, 3 ил.
