RU 2357079 C1, 27.05.2008. RU 2029918 C1, 27.02.1995. SU 1408059 A1, 07.07.1988. SU 1756768 A1, 23.08.1992. SU 1245888 A1, 23.07.1986. SU 14379 A1, 31.03.1930.
Имя заявителя:
Ягин Василий Петрович (RU)
Изобретатели:
Ягин Василий Петрович (RU) Вайкум Владимир Андреевич (RU) Лейманн Татьяна Витальевна (RU) Папко Надежда Романовна (RU) Чупин Геннадий Алексеевич (RU)
Патентообладатели:
Ягин Василий Петрович (RU)
Реферат

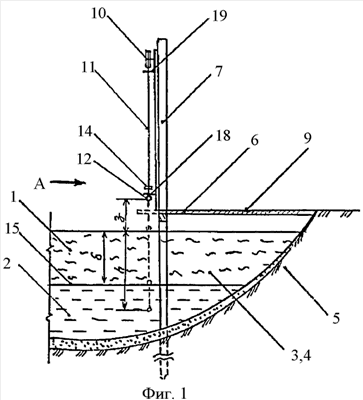

Изобретение относится к области измерительных средств, а точнее к способам и приборам, позволяющим определить толщину углеводородной фазы над водой в накопителе нефтесодержащих отходов. Сущность: способ включает закрепление на сооружении над отходами неподвижного блока с выполненным по окружности желобом для нити, один конец которой прикрепляют к шарику, а другой - к снабженному меткой противовесу, вес которого Gп меньше веса шарика Gш на величину g, обеспечивающую погружение шарика в отходы при одновременном подъеме противовеса. Расположение блока по высоте и длина нити обеспечивают погружение шарика в отходы на заданную глубину h, превышающую толщину углеводородной фазы , расположенной над водой выше границы их раздела, и предотвращают погружение противовеса в отходы. Шарик погружают в отходы и одновременно визуально фиксируют высотное положение метки противовеса над поверхностью отходов как при начале погружения шарика в углеводородную фазу, так и при начале увеличения скорости подъема противовеса шариком, происходящего при погружении шарика за границу раздела фаз. Затем замеряют расстояние между фиксированными положениями метки противовеса, т.е. толщину углеводородной фазы . Устройство дополнительно имеет два упора, ограничивающих подъем в атмосфере один шарика, а другой противовеса, и фиксированный над отходами репер. При определении толщины углеводородной фазы путем опускания шарика на заданную глубину h при постоянстве длины нити удовлетворяется условие: h+а+б-2r=в-д-е, а также условие =ж+2r-б-а, где а - превышение репера над поверхностью нефтяных отходов; б - превышение упора шарика над репером; r - радиус шарика; в - превышение упора противовеса над репером; д - превышение метки противовеса над репером при положении шарика у его упора; е - расстояние, измеряемое по высоте от упора противовеса до метки на противовесе при его крайнем верхнем положении; ж - высота подъема противовеса с меткой при опускании шарика от упора до границы раздела углеводной фазы и воды, т.е. до начала увеличения скорости подъема противовеса. Технический результат: повышена эффективность определения толщины углеводородной фазы за счет упрощения работ и конструкции устройства и повышены удобства при эксплуатации. 2 н. и 8 з.п. ф-лы, 2 ил.
