СПОСОБ И УСТРОЙСТВО КОНТРОЛЯ УРОВНЯ ЖИДКИХ СРЕД С СИГНАЛИЗАЦИЕЙ НАЛИЧИЯ АКУСТИЧЕСКОГО КОНТАКТА МЕЖДУ ИЗЛУЧАТЕЛЕМ И ПРИЕМНИКОМ УЛЬТРАЗВУКОВЫХ КОЛЕБАНИЙ И ПОВЕРХНОСТЯМИ СТЕНОК РЕЗЕРВУАРА

Номер публикации патента: 2378624

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008111535/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01F023/296
Аналоги изобретения: RU 2123172 C1, 10.12.1998. RU 2134868 C1, 20.08.1999. RU 2178150 C1, 10.01.2002. US 4248087 A, 03.02.1981. DE 19538696 A1, 24.04.1997.

Имя заявителя: ОАО "Союзцветметавтоматика" (RU)
Изобретатели: Казинцев Владимир Александрович (RU)
Лукичева Светлана Валериевна (RU)
Патентообладатели: ОАО "Союзцветметавтоматика" (RU)

Реферат

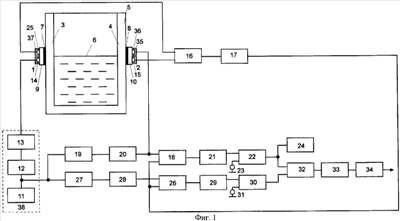

Изобретение относится к технике контроля уровня и наличия жидкости в технологических резервуарах и трубопроводах различных производств и может найти применение в металлургической, химической, нефтеперерабатывающей, водоподготовки и других отраслях промышленности. Сущность: способ контроля уровня жидких сред заключается в том, что первый излучатель и первый приемник размещают на диаметрально противоположных стенках резервуара, периодически возбуждают первую продольную УЗВ в первом излучателе и вводят ее в стенку резервуара под углом 90° к ее поверхности, принимают первую продольную УЗВ первым приемником. Дополнительно размещают на общем волноводе с первым излучателем второй приемник УЗВ на расстоянии не более двух диаметров между центрами их пьезопреобразователей, принимают вторым приемником первую отраженную продольную УЗВ, полученную из первой продольной УЗВ в результате отражения от границы раздела - волновод первого излучателя / контактный слой. Дополнительно аналогично размещают на общем волноводе с первым приемником второй излучатель. Принимают вторую продольную отраженную УЗВ первым приемником, полученную в результате отражения второй продольной УЗВ от границы раздела - волновод первого излучателя / контактный слой. выбирают толщину и материал волноводов излучателей и приемников таким образом, чтобы вторая отраженная продольная УЗВ поступала на вход первого приемника в момент прихода на его вход первой продольной УЗВ, объединяют первую и вторую продольные отраженные УЗВ, усиливают их, выделяют амплитуду, детектируют, формируют периодическую последовательность нормированных по времени и по амплитуде импульсов, суммируют в втором логическом сумматоре «ИЛИ» и при наличии на выходе сумматора хотя бы одной последовательности импульсов интегрируют их и формируют сигнализирующий сигнал о нарушении акустического контакта со стороны первого излучателя или первого приемника. Предложено устройство, реализующее способ. Технический результат: повышение надежности ультразвукового контроля уровня при изменении акустического сопротивления контактного слоя между ультразвуковым излучателем и приемником УЗК и поверхностью стенок резкрвуара. 2 н.п. ф-лы, 2 ил.
