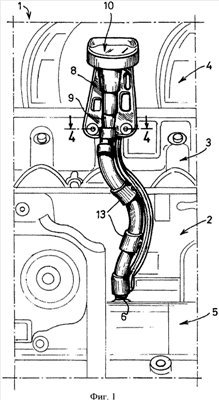

Изобретение относится к направляющим устройствам для указателей уровня масла, в частности оно касается направляющих устройств для указателей уровня масла, установленных в двигателе внутреннего сгорания. Техническим результатом изобретения является устранение недостатков, присущих уровню техники, таких как деформация направляющей трубки под действием указателя уровня масла, отсутствие герметичности и эффективности монтажа направляющей трубки на двигателе. Направляющее устройство для указателя уровня масла двигателя внутреннего сгорания (1) содержит трубку (7), закрепленную одним своим концом на двигателе (1) и вторым концом на наконечнике (9) желобка (8) трубки (7), причем, согласно изобретению, трубка (7) выполнена в виде гибкой трубки, снабженной пластиной (11) для придания ей жесткости. 8 з.п. ф-лы, 4 ил.
