| РЕЦИРКУЛЯЦИОННЫЙ УРОВНЕМЕР ЖИДКОСТИ |  |
Номер публикации патента: 2161782 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01F023/292 | | Аналоги изобретения: | RU 2064665 C1, 27.07.1997. RU 2084837 C1, 20.07.1997. RU 2126529 C1, 20.02.1999. EP 370604 A1, 30.05.1990. EP 185285 A2, 25.06.1986. EP 658749 A2, 21.06.1995. US 5705815 A, 06.06.1998. |
| Имя заявителя: | Общество с ограниченной ответственностью "Автокруг" | | Изобретатели: | Кабанов В.И.
Ларичев В.Н.
Ворона А.А.
Молчанов О.В.
Дмитриев В.М.
Литвиненко А.Н.
Каргаполов В.В.
Малышев Ю.Б. | | Патентообладатели: | Кабанов Владимир Иванович
Ларичев Владимир Николаевич
Ворона Андрей Андреевич
Молчанов Олег Владиславович
Дмитриев Виктор Михайлович
Литвиненко Анатолий Николаевич
Каргаполов Виктор Васильевич
Малышев Юрий Борисович |
Реферат | |

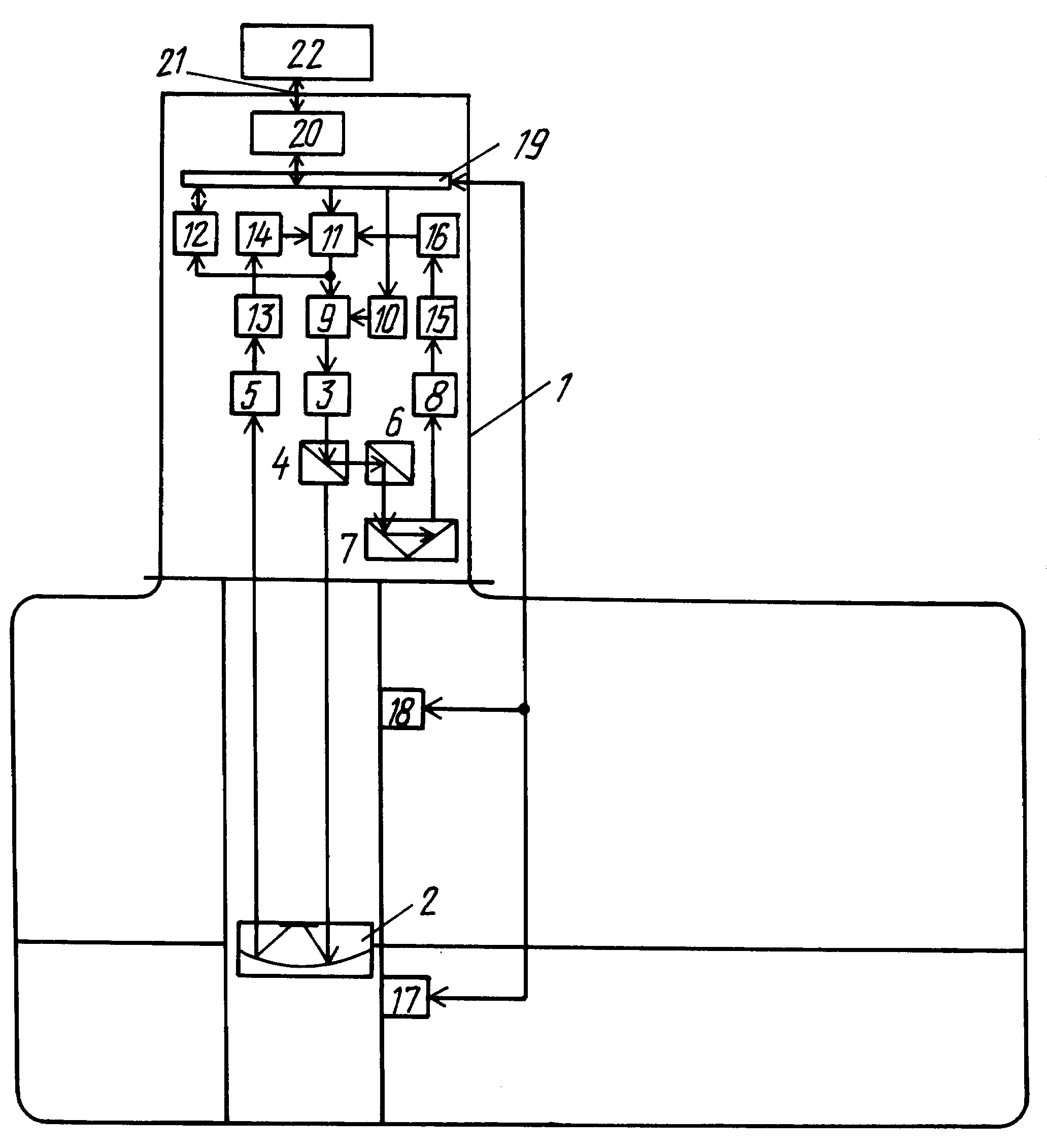

Изобретение относится к приборостроению, в частности к средствам измерения уровня жидкости в резервуарах, и может быть применено в нефтяной и химической промышленности. Сущность: уровнемер дополнительно содержит внутри цилиндрического корпуса калибровочный канал, оптически связанный с источником излучения через светоделительное устройство, поворотное зеркало и возвратную призму со вторым фотоприемником, который последовательно через второй усилитель, второй дискриминатор уровня сигнала соединен со вторым входом цифрового коммутатора, первый вход которого последовательно соединен с первым фотоприемником и его усилителем через первый дискриминатор уровня сигнала, а выход цифрового коммутатора связан со вторым входом драйвера запуска, первый вход которого сопряжен с генератором одиночных импульсов, а выход - с излучателем световых импульсов. Генератор одиночных импульсов, цифровой коммутатор и частотомер через системную шину соединены с микроконтроллером, к которому подключены два датчика температуры, установленные на корпусе уровнемера на разных высотах, микроконтроллер сопряжен через соединительную линию с ЭВМ. Технический результат: повышение точности, чувствительности измерения уровня жидкости и надежности работы устройства. 1 ил.
|
