ТЕПЛОВОЙ МИКРОРАСХОДОМЕР ГАЗА

Номер публикации патента: 2476828

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2011109765/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01F001/69
Аналоги изобретения: RU 2262666 С1, 20.10.2005. RU 2321830 С2, 10.04.2008. RU 2326350 С2, 10.06.2008. RU 2362124 С1, 20.07.2009. ЕР 522496 B1, 06.03.2002. JP 61196122 A, 30.08.1986.

Имя заявителя: Федеральное государственное образовательное учреждение высшего профессионального образования Российский государственный университет имени Иммануила Канта (RU)
Изобретатели: Румянцев Альберт Владимирович (RU)
Благонравов Лев Александрович (RU)
Патентообладатели: Федеральное государственное образовательное учреждение высшего профессионального образования Российский государственный университет имени Иммануила Канта (RU)

Реферат

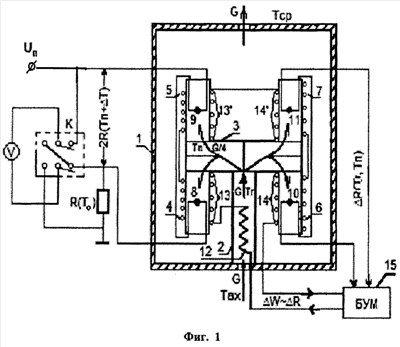

Изобретение относится к области измерительной техники и может быть использовано для измерения расхода газа в диапазоне 0-100 мг/с. Тепловой микрорасходомер газа содержит корпус 1 с расположенными в нем теплообменником 2 управляемой мощности с нагревательной спиралью, газораспределительной камерой 3 и герметично соединенными с ней двумя измерительными 4 и 5 и двумя термокомпенсационными 6 и 7 каналами, в которых размещены соответствующие теплочувствительные элементы в виде идентичных термисторов, а также блок управления мощностью 15 и блок преобразования выходного сигнала. Блок преобразования выходного сигнала выполнен в виде схемы резистивного делителя напряжения, элементами которого являются последовательно соединенные термисторы в измерительных каналах и резистор задаваемой величины. На внешних стенках каналов размещены дополнительные нагреватели 13, 13', 14, 14', соединенные последовательно со спиралью нагревательного элемента в теплообменнике. Технический результат: увеличение точности измерений и повышение чувствительности выходного сигнала расходомера. 1 ил.
