ШАРИКОВЫЙ ПРЕОБРАЗОВАТЕЛЬ РАСХОДА

Номер публикации патента: 2472115

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011121947/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01F001/05
Аналоги изобретения: RU 2253843 С1, 10.06.2005. RU 73731 U1, 27.05.2008. SU 1474471 А1, 23.04.1989.

Имя заявителя: федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Национальный исследовательский университет "МЭИ" (ФГБОУ ВПО "НИУ МЭИ") (RU)
Изобретатели: Варава Александр Николаевич (RU)
Болтенко Эдуард Алексеевич (RU)
Захаренков Александр Валентинович (RU)
Комов Александр Тимофеевич (RU)
Мясников Виктор Васильевич (RU)
Шаров Виктор Петрович (RU)
Патентообладатели: федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Национальный исследовательский университет "МЭИ" (ФГБОУ ВПО "НИУ МЭИ") (RU)

Реферат

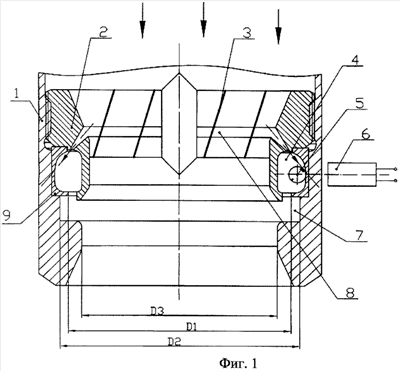

Изобретение относится к области расходометрии и может быть использовано для определения расхода жидкости, например, в ядерных энергетических установках. Сущность: шариковый преобразователь расхода содержит корпус (1), в котором установлена втулка (2) с элементами (3), например лопастями, создающими вращение потока измеряемой среды вокруг его вертикальной оси. Внутренняя поверхность корпуса (1) и наружная поверхность втулки (2) образуют кольцевую полость (4), в которой размещен чувствительный элемент - шар (5). С внешней стороны корпуса (1) установлен преобразователь (6) скорости (частоты) вращения шара (5) в электрический сигнал. Во втулке (2) выполнены открытые со стороны кольцевой полости (4) каналы (8), соединяющие входной участок преобразователя расхода с раскрытой кольцевой полостью (4). Дорожка качения выполнена в виде кольца-прокладки (9) между внутренней поверхностью корпуса (1) и наружной поверхностью ограничительной втулки (2). Технический результат: повышение точности определения расхода жидкости, увеличение ресурса работы и повышение ремонтопригодности преобразователя. 1 ил.
