СПОСОБ И УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСХОДА И ФОРМИРОВАНИЯ ПРОБЫ ТЕКУЧЕЙ СРЕДЫ

Номер публикации патента: 2457442

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2010125331/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01F001/42   G01N001/10   G01N001/22
Аналоги изобретения: RU 2186341 C1, 27.07.2002. RU 2155949 C2, 10.09.2000. SU 970111 A, 30.10.1982. US 6058789 A, 09.05.2000.

Имя заявителя: ОГ СИСТЕМЗ ЛИМИТЕД (SC)
Изобретатели: СТАРИКОВ Владислав Петрович (RU)
Патентообладатели: ОГ СИСТЕМЗ ЛИМИТЕД (SC)

Реферат

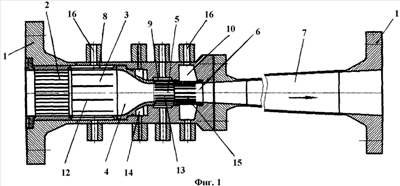

Изобретение относится к области измерения количества и состава газов и жидкостей, транспортируемых по трубопроводам. Способ измерения расхода и формирования пробы текучей среды в трубопроводе включает пропускание потока текучей среды через решетку струевыпрямителя, сопло и диффузор. Причем на участке между струевыпрямителем и соплом часть текучей среды поступает в первую непроточную полость для замера высокого давления, на участке после сопла часть текучей среды поступает во вторую непроточную полость для замера низкого давления, а перед диффузором часть текучей среды поступает в боковую полость для формирования пробы текучей среды для последующего определения ее состава. Устройство для измерения расхода и формирования пробы текучей среды содержит последовательно расположенные вдоль общей оси струевыпрямитель, цилиндрическую камеру высокого давления, сопло, камеру низкого давления, камеру отбора проб и диффузор. Камера высокого давления сообщается с охватывающей ее кольцевой камерой замера высокого давления, камера низкого давления сообщается с охватывающей ее кольцевой камерой замера низкого давления, а камера отбора проб сообщается с охватывающей ее кольцевой камерой дополнительного перемешивания проб. Технический результат - снижение мгновенной погрешности формирования перепада давления, повышение эксплуатационной точности и стабильности измерений, возможность формирования однородного по составу участка в потоке газа или жидкости, пригодного для отбора представительной пробы. 2 н. и 6 з.п. ф-лы, 3 ил.
