Реферат

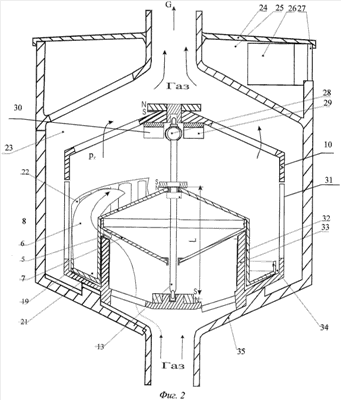

Расходомер-счетчик газа содержит корпус (35) с входным и выходными каналами, узел радиально-осевой турбинки, размещенной в кожухе (10). Кожух выполнен в виде стакана-демпфера с вертикальными чередующимися пазами-окнами с возможностью перемещения вдоль вертикальной оси вращения, представляющей собой каркас. Каркас состоит из верхней (8) и нижней (7) конических частей, цилиндрической части (22) с профилированными по высоте окнами (21), в створе которых установлены лопатки (6), юбки-демпфера (19) и наружного кольца крепления лопаток, патрубка с внутренним коническим срезом (33), образующим совместно с нижней конической частью (7) каркаса основное кольцевое сопло, и дополнительными соплами (5), преобразователя частоты вращения турбинки в электрический сигнал (28) и электронную цепь обработки сигнала. Дополнительные сопла (5) выполнены в виде щелей, образованных скошенными в тангенциальном направлении вращения турбинки пазами, выполненными на коническом срезе патрубка, и нижней конической частью каркаса турбинки, с направлением струи на область перехода радиально-осевой части лопатки в осевую. Вертикальная ось вращения турбинки выполнена в виде вала с цапфами, закрепленными в подшипниках на донышках кожуха, или в виде струны с кернами, закрепленными в подшипниках на донышках кожуха. Расходомер-счетчик газа снабжен манотензорезистивным корректором плотностной поправки (42), выполненным в виде отдельного узла-вставки, размещенным в верхней части корпуса и содержащим герметичную газонаполненную корректирующую камеру, упругий деформационный элемент с тензорезистивным преобразователем, разделяющий герметичную газонаполненную корректирующую камеру от выходной полости расходомера, терморезистивной цепочкой уменьшения остаточной температурной погрешности, подключенными в электронную цепь обработки сигнала. Технический результат -уменьшение нижнего предела измерения, расширение рабочего диапазона измерения расхода газа по массе, повышение точности и эксплуатационной надежности. 8 з.п. ф-лы, 4 ил.
