US 4393719 А, 19.07.1983. US 3842670 А, 22.10.1974. SU 115885 А, 02.01.1958. US 3706938 А, 19.12.1972. US 2632326 A, 24.03.1953. SU 281037 A1, 03.09.1970.
Имя заявителя:
СЕНТЕК ЛИМИТЕД (GB)
Изобретатели:
КОЛБИ Эдуард Греллайер (GB) ШТАЙНЕР Ханс Йоахим (GB) РОУССОПОУЛОС Кимон (GB) СТОРКИ Мэттью Эмманюэль Милтон (GB) ШЕЙКСПИР Саймон Адам (GB)
Патентообладатели:
СЕНТЕК ЛИМИТЕД (GB)
Приоритетные данные:
13.12.2005 GB 0525305.9 13.12.2005 GB 0525307.5
Реферат

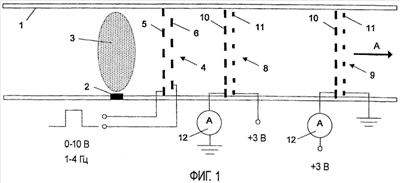

Газовый счетчик содержит трубопровод (1) для прохождения газового потока А и ионизатор (2) для ионизации газового потока в трубопроводе (1). Модулирующая электродная структура (4) ниже по потоку относительно ионизатора модулирует распределение ионов в ионизированном газовом потоке. Первая детектирующая электродная структура (8) и вторая электродная структура (9) ниже по потоку относительно модулирующей электродной структуры (4) обнаруживают модулированное распределение ионов в ионизированном газовом потоке. Модулирующая электродная структура (4) и детектирующие электродные структуры (8, 9) сконфигурированы для формирования электрического поля, имеющего по меньшей мере значительную составляющую, параллельную направлению газового потока. Модулирующая электродная структура (4) и детектирующие электродные структуры (8, 9) содержат пару электродов (5, 6, 10, 11), при этом каждый имеет множество отверстий для прохождения газового потока. Модулирующая электродная структура (4) предназначена для захвата ионов одной полярности, для образования ионизированного газового потока, содержащего большинство из ионов противоположной полярности. В этом случае детектирующая электродная структура может содержать, по меньшей мере, один электрод (11), соединенный с источником заряда. Перемещение ионизированного газового потока относительно электрода вызывает перераспределение заряда на электроде, которое создает ток, указывающий на распределение ионов между электродом (11) и источником заряда. Технический результат - повышение точности измерения и эффективности модуляции. 20 з.п. ф-лы, 4 ил.
