ЛЫСИКОВ Б.В. и др. Термометрия и расходометрия ядерных реакторов. - М.: Энергоатомиздат, 1985, с.33-36. RU 53769 U1, 27.05.2006. RU 2201578 C2, 27.03.2003.
Имя заявителя:
Федеральное государственное бюджетное учреждение "Национальный исследовательский центр "Курчатовский институт" (RU)
Изобретатели:
Достов Анатолий Ильич (RU)
Патентообладатели:
Федеральное государственное бюджетное учреждение "Национальный исследовательский центр "Курчатовский институт" (RU)
Реферат

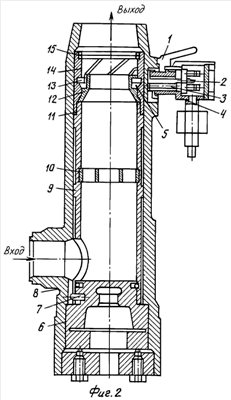

Изобретение предназначено для использования при измерении расхода воды в топливных каналах реактора большой мощности (РБМК) штатным прибором - шариковым расходомером. Первичный преобразователь расходомера, включающий в себя корпус (4) магнитоиндукционного преобразователя, втулку (12) с камерой вращения (5), в которой расположен шарик (13), струевыпрямитель (10) и шнек (14), располагают таким образом, что присоединенный к корпусу (11) датчика подводящий трубопровод и струевыпрямитель (10) находятся ниже камеры вращения (5) шарика, а отводящий измеряемую среду трубопровод и шнек (14) находятся выше камеры вращения (5). Изобретение позволяет повысить надежность и долговечность первичного преобразователя шарикового расходомера благодаря улучшению условий охлаждения шарика в процессе работы расходомера за счет удаления из камеры вращения газовой фазы. 2 ил.
