RU 2286546 С2, 27.10.2006. RU 2217702 С2, 27.11.2003. US 5193400 A, 16.03.1993. КАРАТАЕВ Р.Н. и др. Расходомеры постоянного перепада давления. - М.: Машиностроение, 1980, с.13-15.
Имя заявителя:
Федеральное государственное унитарное предприятие Федеральный научно-производственный центр "Научно-исследовательский институт измерительных систем им. Ю.Е. Седакова" (RU)
Изобретатели:
Костюков Валентин Ефимович (RU) Вышиваный Иван Григорьевич (RU) Москалев Игорь Николаевич (RU) Почтин Петр Алексеевич (RU) Тихонов Александр Борисович (RU) Беляев Вадим Борисович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие Федеральный научно-производственный центр "Научно-исследовательский институт измерительных систем им. Ю.Е. Седакова" (RU)
Реферат

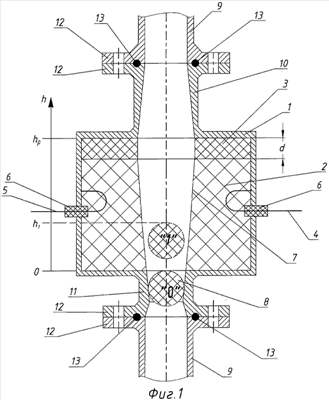

Изобретение может быть использовано для измерения расхода газа, добываемого на газоконденсатных месторождениях и содержащего жидкую углеводородную фазу в капельном или парообразном состоянии. Устройство включает в себя цилиндрический СВЧ-резонатор (1), связанный с генератором и детектором, и ротаметр (7, 8). Резонатор заполнен диэлектриком (2) с малыми потерями на рабочей частоте. В диэлектрике выполнена коническая полость ротаметра. В полости размещен поплавок (8) ротаметра, выполненный из диэлектрического материала с малыми потерями. В верхней части СВЧ-резонатора расположена кольцевая диэлектрическая пластина (3) из материала с диэлектрической проницаемостью существенно более высокой, чем диэлектрическая проницаемость диэлектрика (2). При работе в резонаторе возбуждаются ТЕ011 типы колебаний. Изобретение повышает точность измерения при больших рабочих давлениях в широком диапазоне расходов газа, обеспечивает возможность непрерывного и автоматического проведения процесса измерения. 2 з.п. ф-лы, 5 ил.
