ЛЫСИКОВ Б.В. и др. Термометрия и расходометрия ядерных реакторов. - М.: Энергоатомиздат, 1985, с.12-19, таб.1.3. RU 2071131 C1, 27.12.1996. SU 1328848 A1, 07.08.1987. RU 2152089 C1, 27.06.2000.
Имя заявителя:
Пивин Иван Федорович (RU)
Изобретатели:
Пивин Иван Федорович (RU)
Патентообладатели:
Пивин Иван Федорович (RU)
Реферат

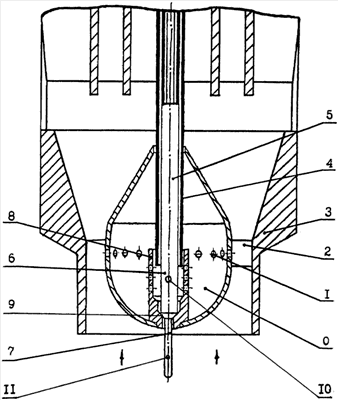

Изобретение предназначено для измерения расхода жидкости в канале на входе жидкости в имитатор топливной кассеты активной зоны ядерной энергетической установки по перепаду давления в двух точках потока жидкости. Датчик содержит установленную на ребрах 2 внутри канала (в хвостовике 3) перфорированную емкость каплеобразной формы, в которую помещен измерительный зонд 5, состоящий из двух трубок - внешней 6 и внутренней 7 по типу «труба в трубе», с отверстиями 10 и 11. Трубка 6 измерительного зонда упирается в седло 9 перфорированного стакана 8, установленного соосно перфорированной емкости. Изобретение повышает точность измерения расхода через активную зону ядерного реактора типа ВВЭР-1000, а также обеспечивает равномерность распределения расходов на входе в кассеты тепловыделяющих сборок с ядерным топливом. 1 ил.
