RU 2015526 C1, 30.06.1994. RU 2163388 C1, 20.02.2001. RU 2225637 C1, 10.03.2004. RU 2190887 C1, 10.10.2002. US 4442855 A, 17.04.1984. DE 2425069 A1, 04.12.1975.
Имя заявителя:
Голубенко Михаил Иванович (RU)
Изобретатели:
Голубенко Вадим Михайлович (RU) Голубенко Михаил Иванович (RU)
Патентообладатели:
Голубенко Михаил Иванович (RU)
Реферат

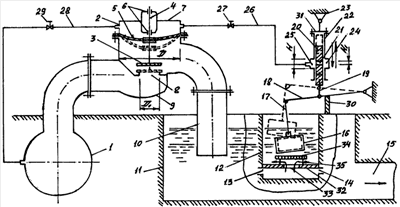

Изобретение относится к гидротехнике и мелиорации и может быть использовано для автоматического расхода воды потребителю, совмещающего функции водоподачи и водоучета при поступлении воды из водозаборных узлов, бассейнов суточного регулирования или из крупных каналов. Техническим результатом является повышение точности и надежности в работе и упрощения регулятора. Автоматический регулятор статического напора содержит резервуар, подводящий напорный трубопровод, на котором установлен запорный орган, поплавковый датчик уровня, шток в виде шарнирно-рычажного органа, соединен шарнирно с тягой с золотником с поперечным сквозным отверстием. Золотник помещен в полость распределителя, шарнирно подвешенный к устоям. Распределитель имеет сквозные симметричные отверстия, перекрываемые золотником и подключенные к напорному трубопроводу, а также соединенные с рабочей полостью камеры. Сочетание подвески на шарнире распределителя к устоям позволяет избежать перекосов в вертикальном перемещении золотника. Проточная емкость снабжена горизонтальной диафрагмой с отверстием, над которым установлен козырек, размещенным на уровне минимального уровня жидкости. Шток поплавка может иметь винтовую пару, допускающую возможность перемещения поплавка и ограничения перемещения его над козырьком. 2 з.п. ф-лы, 1 ил.
