RU 2008617 С1, 28.02.1994. SU 1795287 А1, 15.02.1993. K.H.Frantzen, E.Dykesteen. Field Experience Wiht the CM1 Multiphase Fraction Water Paper 3.3. North Sea Flow Measurement Work spop 1990. National Engineering laboratory. East Kilbride, Glasgow. 1990.
Имя заявителя:
Учреждение Российской академии наук Институт проблем управления им. В.А. Трапезникова РАН (RU)
Изобретатели:
Попов Александр Иванович (RU) Касимов Асим Мустафаевич (RU)
Патентообладатели:
Учреждение Российской академии наук Институт проблем управления им. В.А. Трапезникова РАН (RU)
Реферат

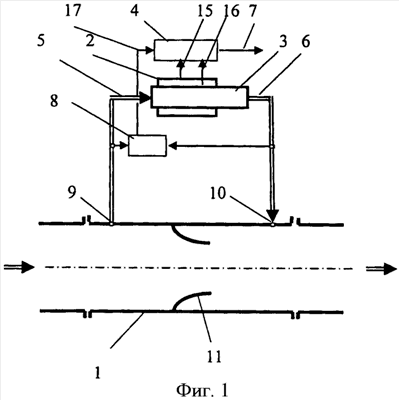

Изобретение относится к измерительной технике и может использоваться для измерения расхода сырого газа (газожидкостной смеси), в частности в нефтедобывающей отрасли при контроле дебита газонефтяных скважин, извлекающих сырой газ. Предложено устройство покомпонентного измерения расхода сырого газа, содержащее сужающее устройство в трубе, датчик перепада давления и подключенный параллельно ему струйный расходомер с соплами питания и слива, расположенный в байпасной линии, и вычислитель, дополнительно содержит влагомер, при этом во внутренних стенках струйного расходомера расположен измерительный контур влагомера, измерительный объем которого ограничен соплами питания и слива струйного расходомера, причем выход измерительного контура подключен вместе с выходом датчика перепада и выходом струйного расходомера к вычислителю, а импульсные входы датчика перепада давления подключены к сужающему устройству трубы. Техническим результатом, достигаемым от осуществления заявленного изобретения, является возможность измерения объемных и массовых компонент ГЖС, в частности сырого газа, более простым способом и техническими средствами, повышающими ресурс измерительной аппаратуры и снижающими погрешность измерения. 2 ил.
