Павловский А.Н. Измерение расхода и количества жидкостей, газа и пара. - М.: Издательство комитета стандартов, мер и измерительных приборов при Совете министров СССР, 1967, с.373, 374. SU 328342 A1, 02.11.1972. SU 735928 A1, 25.05.1980. SU 847058 A1, 15.07.1981.
Имя заявителя:
Федеральное государственное унитарное предприятие Всероссийский научно-исследовательский институт расходометрии (ФГУП ВНИИР) (RU)
Изобретатели:
Когогин Александр Анатольевич (RU) Фишман Иосиф Израилович (RU) Варсегов Вадим Львович (RU) Комиссаров Николай Владимирович (RU) Малышев Сергей Львович (RU) Петров Владимир Николаевич (RU) Хомяков Геннадий Дмитриевич (RU) Волков Иван Николаевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие Всероссийский научно-исследовательский институт расходометрии (ФГУП ВНИИР) (RU)
Реферат

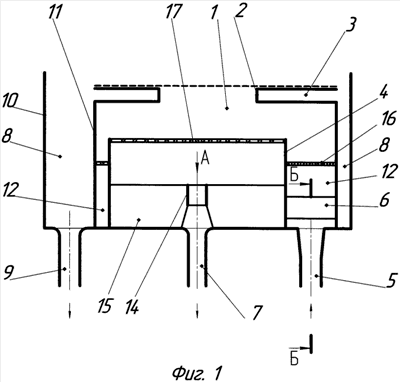

Изобретение относится к элементам конструкции устройств для измерения объемного и массового расхода и обеспечивает низкий вес бака и стабильность уровня жидкости при проведении испытаний приборов на расходоизмерительной установке. Сущность: бак состоит из основной камеры 1, снабженной системой желобов 2 с горизонтальными ребрами 3 и разделительной стенкой 4, и пролетной камеры 8. Наружная обечайка 10 бака, корпус 11 основной камеры 1 и разделительная стенка 4 выполнены цилиндрической формы, причем корпус 11 размещен с эксцентриситетом по отношению как к обечайке 10, так и к разделительной стенке 4, с образованием полостей-коллекторов 8, 12 переменной площади, в максимальном сечении которых установлены: между обечайкой 10 бака и корпусом 11 - сливная труба 9; между корпусом 11 и стенкой 4 - нагнетательный трубопровод 5, а по центру цилиндрической разделительной стенки 4 - подводящий трубопровод 7. 5 з.п. ф-лы, 5 ил.
