DE 19852015 A1, 02.12.1989. US 5458005 A, 17.10.1995. WO 03/076880 A1, 18.09.2003. КРЕМЛЕВСКИЙ П.П. Расходомеры и счетчики количества. Справочник. Изд. 4. - Л.: Машиностроение, 1989, с.268, 289-290.
Имя заявителя:
ЭНДРЕСС+ХАУЗЕР ФЛОУТЕК АГ (CH)
Изобретатели:
ХЁККЕР Райнер (DE)
Патентообладатели:
ЭНДРЕСС+ХАУЗЕР ФЛОУТЕК АГ (CH)
Приоритетные данные:
21.07.2006 DE 102006034296.8 06.10.2006 DE 102006047815.0
Реферат

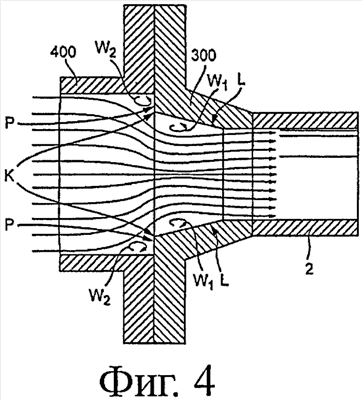

Измерительная система, с впускным концом которой соединен подающий участок (400) технологического трубопровода, включает в себя измерительный преобразователь, содержащий служащую для переноса измеряемой среды измерительную трубку (2), в которой расположен датчик с по меньшей мере одним чувствительным элементом. С измерительным преобразователем связана измерительная электронная аппаратура. На впускном конце измерительной трубки расположен формирователь потока (300), имеющий просвет, сужающийся в направлении трубки (2). По меньшей мере одна замкнутая по окружности внутренняя кромка, выступающая в просвет формирователя (300), ограничивает поверхность соударения, расположенную в концевой области формирователя потока и обеспечивающую формирование, по меньшей мере, одного стационарного тороидального завихрения внутри среды, протекающей мимо указанной кромки. В качестве датчика могут быть использованы вихревой датчик расхода, магнитоиндуктивный датчик расхода, датчик расхода вибрационного типа (в частности, кориолисов преобразователь массового расхода), ультразвуковой датчик расхода, датчик плотности, датчик вязкости. Изобретение обеспечивает повышение точности измерения в условиях возможных возмущений в текучей среде на подающем участке технологического трубопровода при минимальной монтажной длине измерительной системы. 3 н. и 39 з.п. ф-лы, 8 ил., 2 табл.
