RU 3820 U1, 16.03.1997. RU 2002121532 A, 20.03.2004. US 3803912 A, 16.04.1974. DE 3442632 A1, 22.05.1986. Messen, Steuem, Regein, 1991, 34, 5, c.222-226.
Имя заявителя:
Учреждение Российской академии наук Институт проблем управления им. В.А. Трапезникова РАН (RU)
Изобретатели:
Касимов Асим Мустафаевич (RU) Попов Александр Иванович (RU)
Патентообладатели:
Учреждение Российской академии наук Институт проблем управления им. В.А. Трапезникова РАН (RU)
Реферат

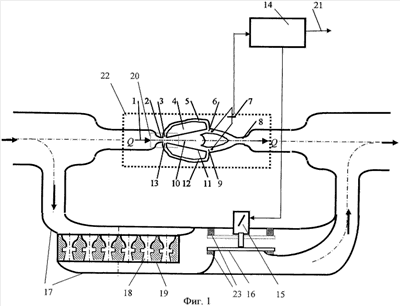

Изобретение предназначено для измерения количества газа в ЖКХ и производственных процессах, а также в узлах учета энергоресурсов для коммерческого расчета. Расходомер содержит частотный датчик расхода в виде струйного генератора (22) с соплом (2), преобразователь колебаний давления (7) в струйном генераторе в частоту, подключенный к вычислителю (14), байпас (17) с устройством для создания перепада давления, электромагнитный клапан (15). Устройство для создания перепада давления выполнено в виде сотового набора ячеек-струйных сопел (18), каждое из которых представляет собой геометрически подобное сопло струйного генератора (22). Конечные положения затвора электромагнитного клапана фиксируются постоянными магнитами (23). В процессе измерения вычислитель управляет затвором электромагнитного клапана, для включения в положение «открыто-закрыто», по пороговым сигналам, заданным значениями частот, соответствующих выбранным значениям перепадов давления на струйном частотном датчике расхода. Изобретение повышает точность в режиме парциального измерения расхода, расширяет диапазон измерения. 1 з.п. ф-лы, 3 ил.
