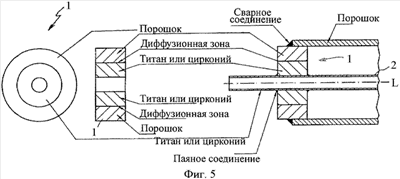

Измерительный преобразователь вибрационного типа содержит, по меньшей мере, одну комбинированную мультиметаллическую систему (1, 2). Первая деталь (1) комбинированной системы выполнена в виде композитной фасонной детали, состоящей, по меньшей мере, из двух материалов, отличающихся друг от друга, по меньшей мере, одним физическим и/или химическим свойством: плотностью, температурой плавления, коэффициентом теплового расширения и/или модулем упругости. Каждый из материалов детали (1) образует, по меньшей мере, 1% ее объема. Один из материалов первой детали, по меньшей мере, по одному физическому и/или химическому свойству идентичен материалу второй детали. Детали (1, 2) комбинированной системы, по меньшей мере, местами соединены между собой посредством паяного и/или сварного соединения. В варианте выполнения комбинированная система содержит третью деталь, выполненную идентично первой детали (1) и фиксированную на первой детали и/или на второй детали (2). Одна из деталей (1, 2) комбинированной системы Кориолисового расходомера выполнена в виде совершающей изгибные колебания измерительной трубы, вторая - в виде фиксированного на трубе дискообразного тела, а третья - в виде несущего элемента: корпуса, ответного вибратора, коаксиального измерительной трубе, или фланца. По меньшей мере, одна из деталей (1, 2) частично состоит из стали или титана, тантала, циркония или их сплавов. Изобретение обеспечивает прочность механического соединения при длительной эксплуатации и значительно упрощает изготовление. 44 з.п. ф-лы, 7 ил.
